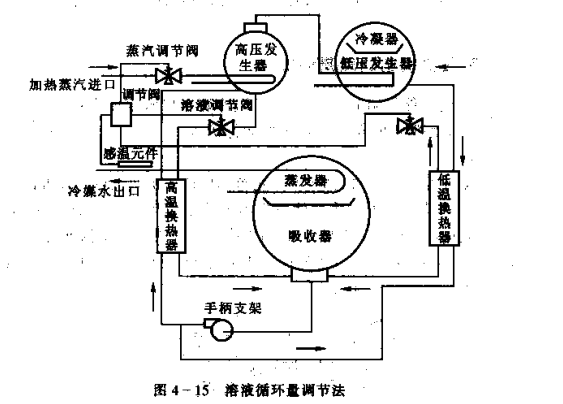

圖4一15所示為將調節閥裝在高、低壓發生器稀溶液進口管道上.當外界負荷降低時.蒸發器出口冷媒水溫度降低感溫元件發出信號通過調節器和執行機構.使調節閥的開度改變.減少進入高、低壓發生器的稀溶液量，使制冷量下降.蒸發器出口冷媒水回升。
溶液循環量調節法的經濟效果較好，制冷量由10%一100%范圍內變化時，蒸汽單耗和熱力系數幾乎不變。該調節法的最大缺點是調節閥必須安裝在溶液管道上，這不僅有可能影響機器的真空度.而且調節閥中與溴化鋰溶液接觸的元件.還必須考慮防腐蝕問題.給調節閥的制造和安裝增添困難。此外，由于進入高、低壓發生器的稀溶液量減少.發生器中溶液的濃度和溫度升高，對防止溴化鋰溶掖的結晶和腐蝕都很不利。因此，溶液循環量調節法常常和其他調節方法配合使用。
