冷卻物冷藏間自動控制

   2020-03-27 子琪12
核心提示:冷卻物冷藏間的控制精度要求較高,溫度波動的幅度不允許超過士0.5℃,冷卻物冷藏間大多采用空氣冷卻器,所以要考慮自動融霜問題,以便及時除去霜層,以減少自動控制的系統滯后,提高控制精度和減少霜層對蒸發器傳熱系數的影響,提高蒸發器的換熱效率。

冷卻物冷藏間的控制精度要求較高,溫度波動的幅度不允許超過士0.5℃,冷卻物冷藏間大多采用空氣冷卻器,所以要考慮自動融霜問題,以便及時除去霜層,以減少自動控制的系統滯后,提高控制精度和減少霜層對蒸發器傳熱系數的影響,提高蒸發器的換熱效率。

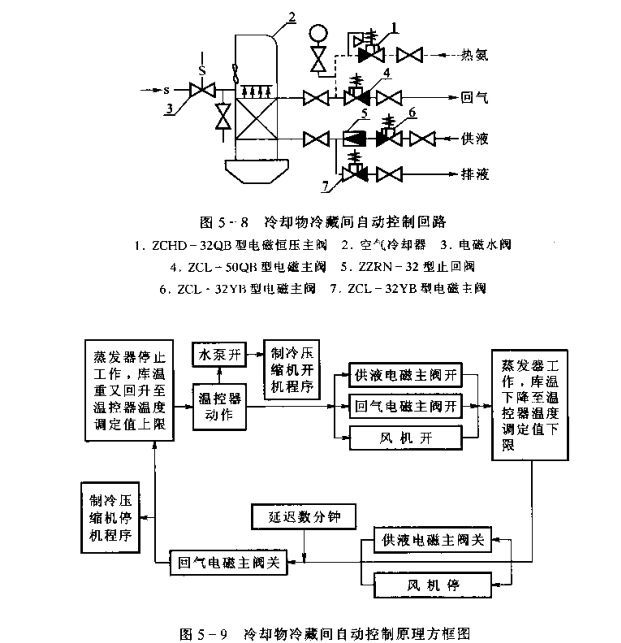

自動控制回路如圖5-8所示。供液和回氣的自動控制元件和工作原理與凍結物冷藏間相同。因冷卻物冷藏間的蒸發溫度較高,回氣電磁主閥開啟時的壓力損失對制冷效率的影響較小,故對壓力損失不予考慮。其控制原理方框圖如圖59所示。

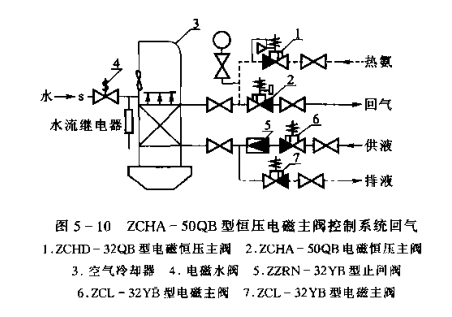

因為冷卻物冷藏間要求控制精度較高,庫沮的波動范圍不超過土0.5℃,可以在回氣管上采用ZZHA-50QB型恒壓主閥代替原來的ZCL-50QB電磁主閥,這樣可以保持恒定的蒸發壓力,提高冷間控制精度。但是沖霜時由于燕發器內的壓力超過了恒壓主閥的設定值,因而使恒壓主閥開啟,熱氨竄人其他低壓管路或容器,這是其缺點。為了克服這一缺點,可采用ZCHA5OQR型電磁恒壓主閥控制系統的回氣.其控制回路如圖510所示。

需要降溫時,溫控器指令電磁恒壓主閥2的電磁導閥開啟,這時主閥只受恒壓一導閥控制。沖霜時,指令電磁導閥關閉,這時蒸發器內的壓力即使超過恒壓閥的設定值,也不會使主閥開啟。

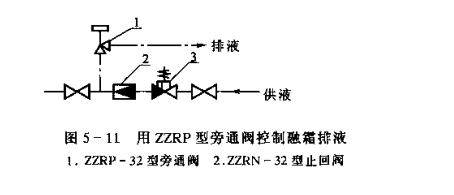

在融霜排液管路上,可采用ZZRP型旁通閥(0.390.59MPa)代替ZCL32YB型電磁主閥。這樣可使自動控制的電氣線路簡化,如圖5--11所示。
