采用氟利昂制冷裝置的小型冷庫.常常是一機多庫，即庫房蒸發壓力不同的混合系統。而制冷壓縮機運行時的吸氣壓力是按低攝庫的蒸發壓力調定，為了使不同庫房的蒸發器能處于不同的蒸發溫度下工作，則需在庫溫較高的庫房蒸沒器的出口裝設自動控制閥門，使用前的壓力保持庫房所需的蒸發壓力，而閥后的壓力與調定的制冷壓縮機吸氣壓力相同.達到穩定的工作。
I.利用壓力祠節閥控制蒸發壓力
圖5一15所示為一機三庫自控原理圖，1號和2號庫房的蒸發溫度較高，故在蒸發器的出口裝有壓力調節闊.從而保證庫房蒸發壓力的恒定。
其控制原理是:當庫房蒸發壓力升高時.壓力調節閱的閥口開大，蒸發器流出的制冷劑流量增加，使蒸發壓力下降;若庫房蒸發壓力下降，則壓力調節閥閥口關小，蒸發器流出的制冷劑流量減少，使蒸發器的蒸發壓力回升。從而使蒸發壓力保持在給定的范圍內。
壓力調節閥的給定值是按照比庫溫低5℃一10℃來決定制冷劑的蒸發溫度，查出對應的飽和壓力確定的。
2.利用導閥與主閥調節蒸發壓力

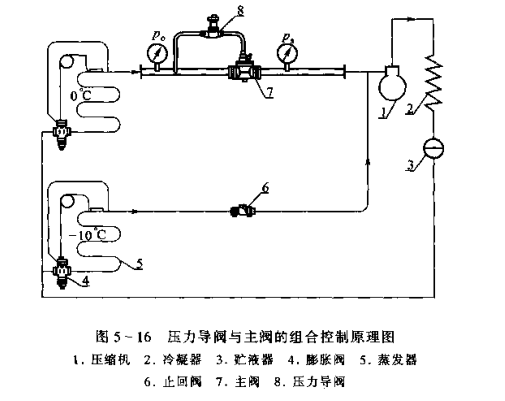

利用導閥和主閥的組合控制蒸發壓力和庫溢.可以滿足多種制冷裝置的需要，獲得多方面的控制效果，提高控制精度。圖5一16所示為壓力導閥與主閥的組合控制原理圖。
其控制原理是:當蒸發器蒸發壓力升高時，壓力導閥閥口開大，相應的主閥閥口開大，蒸發壓力下降;當蒸發壓力下降時，導閥閥口關小，相應的主閥閥口關小，蒸發壓力升高，使蒸發壓力保持在設定的壓力范圍。
