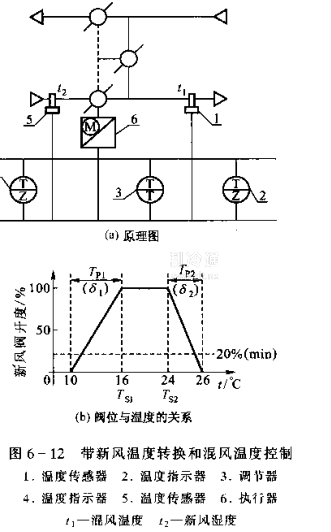

圖6一12(a)所示為該控制系統的原理圖，圖6一12(b)所示為閥的開度與溫度的關系。
調節器3接受來自傳感器1的混風溫度信號t?和來自傳感器5的室外溫度信號t?，進行調節。調.節規律為比例調節，輸出直流0一10V信號，用來控制帶電動閥門定位器的執行器6。
在冬季，調節器3將根據傳感器1來的混風溫度信號t?控制執行器6.,隨著混風溫度t?的升高.在比例范圍Tp?內.按比例自動的開大新風閥門，關小回風閥門，開大排風閥門。當混風溫度達到給定值Ts?(16℃).新風閥門全開。
在夏季，當新風溫度達到或超過給定值Ts?時，調節器3自動由混風溫度通道切換到室外溫度通道，由室外溫度信號t2控制執行器6。同理.在比例范圍Tp?內，隨著室外新風溫度的升高，自動的按比例關系關小新風閥門。因而，只要合理的整定Ts?，Ts?，Tp?，Tp?就可以合理的利用新風冷源.達到經濟運行的目的。
本例最小新風量整定在20%，夏季工況比例范圍為2℃。
