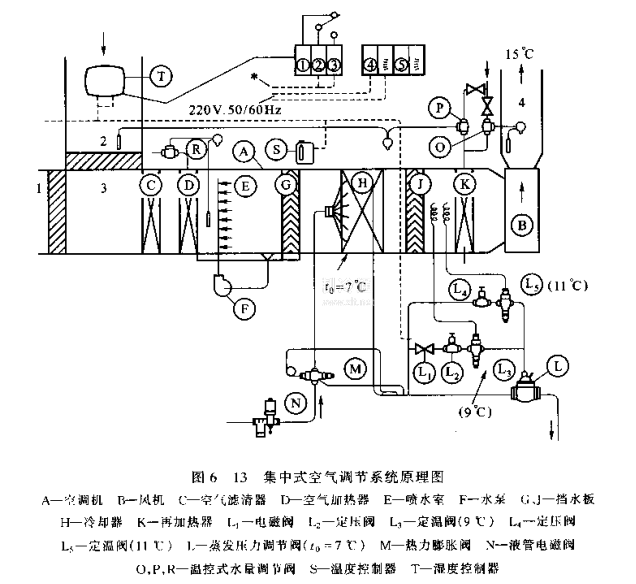

圖6一13所示為一個集中式空氣調節系統。它用風機B將室外新風1和室內回風2分別通過各自的風門按一定的比例引入箱內.在混合室3中混合后，依次經過空氣波清器C，空氣加熱器D（僅供冬季加熱時使用)，噴水室E.擋水板G，冷卻盤管H,檔水板」和再加熱器K處理后送回室內。
夏季使用時.空氣在噴水室經洗滌和直接加濕，到冷卻盤管降溫，再經再加熱器升溫。再加熱器是熱水加熱盤管。熱水進口處設有很度控制水量調節閥O，它的感溫包裝在空氣調節箱的送風門處，通過熱水流量調節，將空氣調節箱送出的空氣溫度維持在設定值15℃。
冷卻盤管H為直接膨脹式蒸發器，連在制冷系統中。它的進液管上裝有電磁閥N和熱力膨脹閥M,回氣管上裝有蒸發壓力調節閥4.發壓力調節閥在控制導閥的作用下動作，用兩組導閥并聯，可以分別根據每組導閥的指令和設定值控制蒸發壓力調節閥。一組導閥由電磁閥L?定壓閥L?和定溫閥L?串接;另一組導閥由定壓閥L?與定溫閥L?串接。兩個定溫閥的感溫包均設置在冷卻盤管的擋液板后面，感應經冷卻處理后的空氣的溫度.定溫閥L?開啟的設定溫度為9℃;定溫閥L?開啟的設定溫度為11℃，用兩組導閥控制的目的是控制冷卻后空氣的露點.從而達到控制室內空氣濕度的日的。其道理是:濕度控制器’T感應室內間風的濕度，當濕度升高時，它使電磁閥L?通電打開.于是，蒸發壓力調竹閥在低設定值(9℃)的定溫閥L?和定壓閥L?的控制下動作，使蒸發溫度降低。即機器露點降低，冷卻盤管除濕量增多。當室內回風濕度降低時.濕度控制器T使電磁閥L?失電關閉.則由高設定值(11℃)的定溫閥L?控制蒸發壓力調節閥.于是蒸發溫度升高.使冷卻盤管的露點溫度升高，除濕能力變小。用這樣的方法，實現室內空氣濕度的控制。
控制引管上的定壓L?和L?用下在L兩種情況下分別保持燕發壓力穩定，防止蒸發壓力過分下降引起冷卻盤管表面結霜。
