在熱力膨脹閥的實際使用過程中，當高溫、高壓的液態制冷劑流經熱力膨脹閥的閥口時，高壓的液態制冷劑會對閥針產生一個非常大的沖擊力，這就是熱力膨脹閥的實際使用過程中常見的所謂不平衡力的產生原因。這個不平衡力的大小等于閥針的面積和液態制冷劑進出閥針壓差的乘積。同時，又由于液態制冷劑流經閥針的壓差往往是隨著系統工況的變化而變化的，因此這個不平衡力會在一定程度上影響熱力膨脹閥的穩定工作。ALCO-TCL(E)平衡型熱力膨脹閥采用了平衡閥口式的設計，對這種不平衡狀態進行了改進。

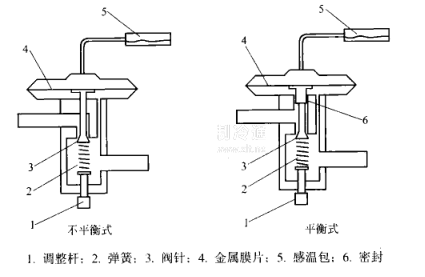

圖5.40所示為常規不平衡式與平衡式兩種設計方案的比較，當高壓液態制冷劑流經閥口時，平衡式閥針的上端面會受到一個向上的力，起到與向下的沖擊力相抵消的作用。考慮到僅靠平衡閥口并不能完全消除高壓的液態制冷劑流經閥口所產生沖擊力的影響，通過擴大膜片的面積削弱其影響。因?yàn)椴黄胶饬?duì)膨脹閥的影響是通過膜片額外的彎曲來抵消的，在平衡狀態下膜片額外的彎曲力與所受沖擊力成正比，而與膜片的面積大小成反比，因此，可以采用增大膜片面積的方法來減小不平衡力的影響。
