螺桿式制冷壓縮機采用滑閥式能量調節，它是在兩轉子之間裝設一個可以軸向移動的滑閥(相當于機體可動的一部分)，如圖4-21所示。移動滑閥即改變了轉子的有效工作長度，達到調節能量的作用。

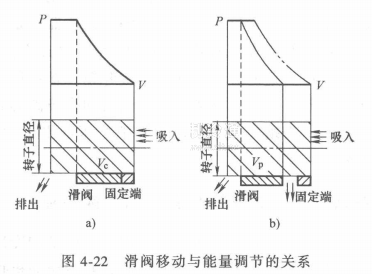

圖4-22表示滑閥的移動與能量調節的關系，a圖為全負荷時(100%)滑閥的位置，這時齒槽容積對Ve中的氣體全部排出。b圖為部分負荷時滑閥的位置，這時滑閥向排氣端移動，吸氣口即形成旁通口，吸進的氣體部分通過旁通口不經壓縮而返回吸氣側，轉子的有效工作長度減短，僅排出齒格容積對Vp中的氣體。滑閥連續移動時能量便在10%~100%的范圍內達到無級調節。
滑閥的位置可通過電動或液壓控制，一般根據吸氣壓力或溫度的變化實現自動能量調節，也有由手輪調節的。
