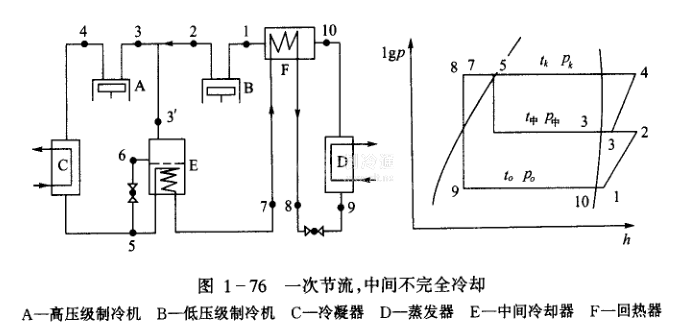

(1) 一次節流，中間不完全冷卻一次節流，中間不完全冷卻的方案，主要適用于氟利昂制冷裝置，采用回?zé)嵫h(huán)(見圖1一76)。
這種方案，高壓級和低壓級吸入蒸汽的過熱度都比較大，因?yàn)榉锇旱慕^熱指數K要比氨小，故制冷機的排溫不高，中間冷卻器體積較小，結構緊湊。

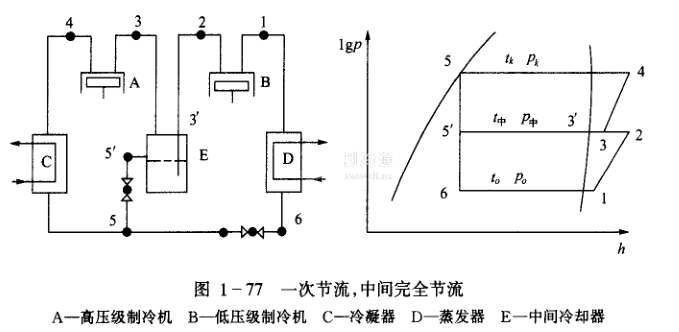

(2) 一次節流，用液態制冷劑進行完全中間冷卻這種方案的明顯特點是，低壓級排出的過熱蒸汽，在中間冷卻器中用液態制冷劑進行充分冷卻，因而高壓級吸入的不再是過熱蒸汽，而是接近于干飽和蒸汽，故高壓級的排溫可降低，這對氨雙級壓縮制冷裝置是有利的，但高壓級的流量要增加(見圖1一77)。

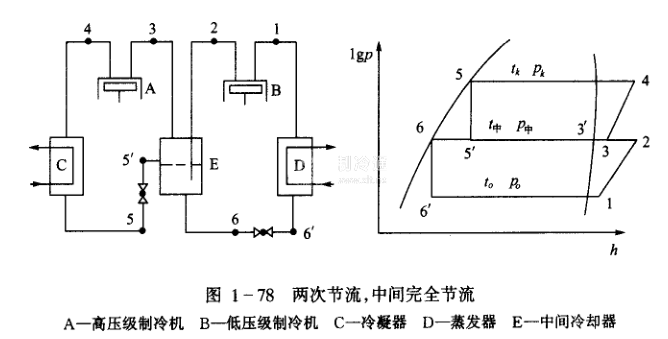

(3)兩次節流，中間完全冷卻兩次節流是指進入蒸發器的液態制冷劑經過兩次節流，第二次節流閥前為中間壓力下的中壓液體制冷劑，溫度為中間溫度，故單位制冷量比一次節
流要大，這樣循環的能量指標可以提高(見圖1一78).
其缺點是中間冷卻器內的潤滑油與制冷劑一起進入燕發器，使蒸發器的傳熱性能惡化;此外，中溫、中壓的液態制冷劑，在輸送管道中會吸熱蒸發，使節流閥前成為兩相流體，這對蒸發器是不利的。

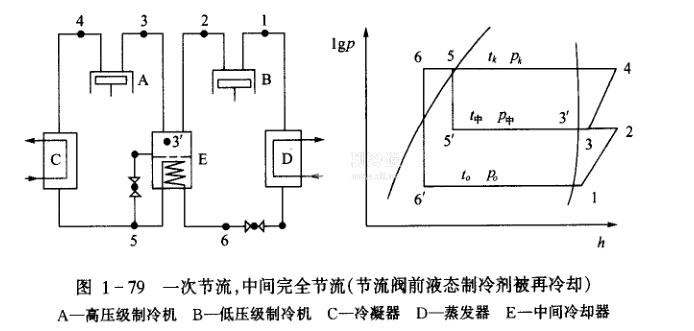

(3) 一次節流，完全中間冷卻節流閥前液態制冷劑被再冷卻。這個方案，雖然循環的能量指標沒有兩次節流完全中間冷卻的好，但卻具有兩個明顯優點(見圖1一79)。
①可以依靠高壓液態制冷劑的壓力，供液給裝設較遠或較高的蒸發器;且在輸送管道中不會因阻力損失而出現吸熱而導致的汽化現象。
②進入蒸發器的液態制冷劑，不與中間冷卻器中的液態制冷劑直接混合，這可減少潤油進入蒸發器，使蒸發器的傳熱性能得到改善。
