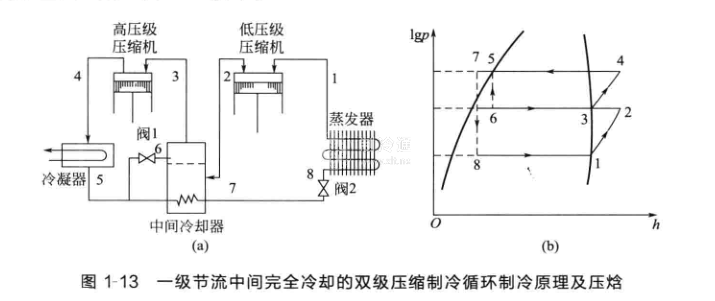

一級節流中間完全冷卻的雙級壓縮制冷循環是目前活塞式、螺桿式等制冷機最常用的雙級壓縮制冷循環形式，使用氨制冷劑。其制冷系統原理和壓燴如圖1-13所示。
一級節流中間完全冷卻的雙級壓縮制冷循環的工作過程是:從蒸發器出來的低溫低壓制冷劑蒸氣在低壓級壓縮機中由蒸發壓力p0壓縮至中間壓力PM，低壓級壓縮機排出的過熱蒸氣在中間冷卻器中與中間壓力下的該制冷劑飽和液體混合，被冷卻成為中間壓力PM下的飽和蒸氣,同時中間冷卻器中部分飽和液體吸熱氣化。冷卻后的低壓級排氣〔與中間冷卻器內產生的制冷劑蒸氣一起進入高壓級壓縮機，被壓縮至冷凝壓力Pk，排出后進入冷凝器，在冷凝器中被定壓冷卻冷凝成飽和液體.冷凝器出來的制冷劑液體分成兩路:一路液體在中間冷卻器的盤管內放出熱量，過冷后經節流閥A由冷凝壓力pk一次節流至蒸發壓力P0，進人蒸發器氣化吸熱制冷;另一路液體經節流閥B由冷凝壓力Pk節流至中間壓力 Pm后進入中間冷卻器，利用這部分制冷劑的氣化來冷卻低壓級壓縮機的排氣和使中冷器盤管中的高壓液體過冷.然后與低壓級排氣和節流時閃發的氣體一起進入高壓級壓縮機。
