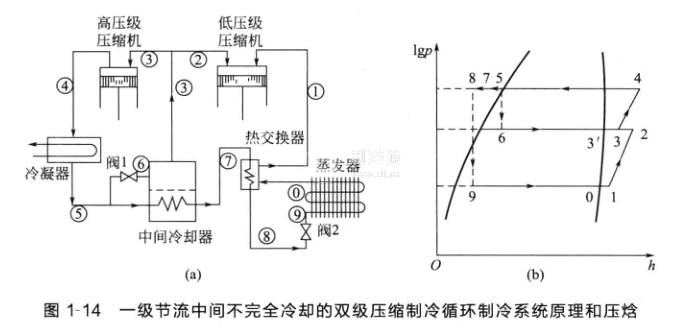

一級節流中間不完全冷卻的雙級壓縮制冷循環一般使用氟里昂制冷劑，主要用于中、小型冷系統。其制冷系統原理和壓燴如圖1-14所示。
與一級節流中間完全冷卻的雙級壓縮循環相比，中間不完全冷卻循環的主要區別在于:低壓級壓縮機的排氣不是直接進入中間冷卻器中冷卻.而是與中間冷卻器出來的中溫制冷劑蒸氣在管道中相互混合被冷卻，然后進入高壓級壓縮機壓縮。理論循環一般認為中間冷卻器出來的制冷劑狀態為干飽和蒸氣，因此與低壓級排氣混合后得到的蒸氣只有一定的過熱度，高壓級壓縮機吸入的是中間壓力PM下的過熱蒸氣，這就是所謂的“中間不完全冷卻”.
