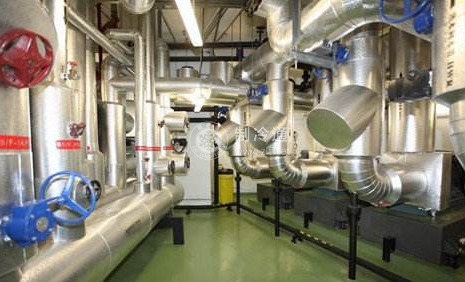

冷庫氨壓縮制冷機房的動力設計要求_絕緣導線和電纜截面的選擇

   2020-04-03 和平3946
核心提示:動力配線宜采用銅芯絕緣電線穿鋼管埋地敷設,或采用無愷裝電纜在電纜溝內敷設。電纜溝或鋼管所穿過的不同區域之間墻或樓板處的孔洞,應采用非燃性(防火)材料嚴密堵塞。

3)絕緣導線和電纜截面的選擇應符合下列要求:

A.導體允許載流量,不應小于熔斷器熔體傾定電流的1.25;

B.導體允許載流量,不應小于低壓斷路器長延時過電流脫扣器整定電流的1.25;

C.引向電壓為1kV以下壓縮機、氮泵、油泵電動機的電力線路允許載流量,不應小于電動機額定電流的1.25;

D.絕緣導線和電纜最小截面的選擇:

電力線路:鋼芯不得小于1.5mm2;鋁芯不得小于4mm2。

控制線路:銅芯不得小于1.5mm2;鋁芯不得小于2.5mm2。

4)安裝要求

A.動力配線宜采用銅芯絕緣電線穿鋼管埋地敷設,或采用無愷裝電纜在電纜溝內敷設。電纜溝或鋼管所穿過的不同區域之間墻或樓板處的孔洞,應采用非燃性(防火)材料嚴密堵塞。當采用鋁芯絕緣導線或電纜時,與電氣設備的連接應有可靠的銅一鋁過渡接頭等措施。以免連接處發熱而引起開關跳閘。

B.電線、電纜的保護管須采用焊接鋼管,鋼管采用套管連接,鋼管直徑在25mm及以下連接時,螺紋旋合不小于5扣。鋼管直徑在32mm及以上連接時,螺紋旋合不小于6扣。

C.鋼管配線的電氣線路必須做好隔離密封和防腐處理,且符合下列要求:

a.直徑為50mm及以上的鋼管距引入的接線箱()450mm以內處,須做好隔離密封;

b.為了防腐,鋼管連接的螺紋部分應涂以鉛油或磷化膏。在設備間可能有凝結冷凝水的地方(如氨泵、低壓循環貯液桶),管線連接應采用密封接頭。
