制冷壓縮機中的液壓泵主要有外嚙合齒輪液壓泵、月牙形內嚙合齒輪壓泵、內嚙合轉子液壓泵和偏心孔泵機構。
內嚙合轉子液壓泵

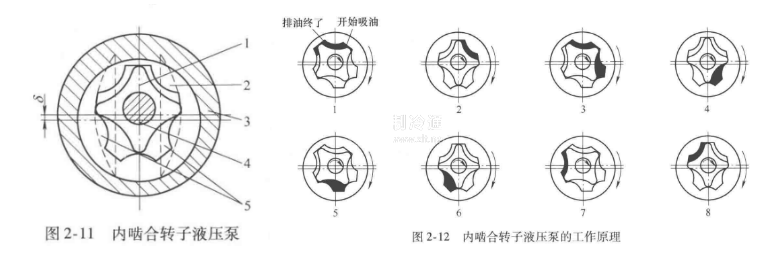

內嚙合轉子液壓泵如圖2-11所示。內哮合轉子液壓泵由內轉子1、外轉子2、泵體3和泵軸 4等組成。內、外轉子以一定的偏心裝在泵體內。曲軸轉動內轉子，外轉子也隨之旋轉。隨著哮合轉動時齒隙容積的變化和位置的移動，不斷產生吸、排油作用，其工作過程如圖2-12所示。轉子式液壓泵結構緊湊， 轉子采用鐵 -石墨含油粉末冶金燒結，具有精度高、成本低等優點。轉子式液壓泵一般只能單向旋轉 ，但如果使外轉子的偏心方向也隨 轉向改變而做18°移位，則也能使這類泵不受轉向的限制而供油方向不變(見圖2-13)。這種液壓泵同樣具有結構緊湊的優點，目前已在紅徑12. S5cm的新系列制冷壓縮機中使用，效果良好。此類液壓泵目前廣泛應用于開啟式和半封閉式的壓縮機。
偏心孔泵機構

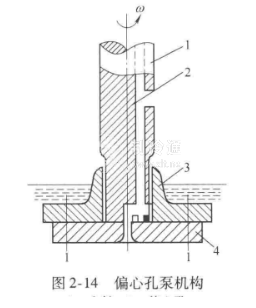

偏心孔泵機構如圖2-14所示。小型全封閉式壓縮機的偏心軸普遍為立置的，因而可利用軸下端鉆偏心深孔和主軸承、偏心輪(銷 )活塞銷等必須潤滑的部位相通。利用主軸旋轉時離心力的作用，將潤滑油排送至上述部位。
