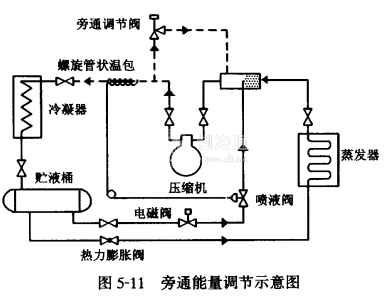

旁通能量調節適用于自身不帶卸載機構的小型制冷壓縮機。采用一個旁通能量調節閥實現壓縮機的能量調節，如圖5-11所示。旁通能盤調節閥是一種閥后恒壓閥。當制冷裝置熱負荷減少，壓縮機吸氣壓力下降至設定值時，于是旁通能量調節閥開啟，吸氣壓力越低，悶的開啟度就越大。將壓縮機排出的部分熱氨氣體自動回流到低壓側吸氣管，用于補償因負荷減少的蒸發器回氣量。以保持壓縮機連續運行所必須的最低吸氣壓力。使壓縮機的制冷量與蒸發器的實際負荷相適應，從而達到能量調節的目的。
當旁通能量調節閥開啟，將壓縮機排出的部分熱氨氣體自動回流到低壓側吸氣管，此時會引起壓縮機吸氣溫度增高，導致排氣溫度相應增高。甚至超過允許值。因此安裝了一個噴液閥，打開噴液閥，將冷凝器已經冷卻的氨液從貯液桶引來噴人吸氣管，與熱氨氣混合，使吸氣冷卻。從而也使排氣沮度降低。
噴液閥由排氣溫度控制，根據纏繞在排氣管上的螺旋管狀溫包感受的溫度與設定值的偏差調節閥口開啟度，沮度越高開啟度越大，自動成比例調節噴液量。在噴液閥前安裝的電磁閥與壓縮機聯動，壓縮機啟動該電磁閥打開，壓縮機停機該電磁閥關閉。以防止壓縮機停機后吸氣管進液。
