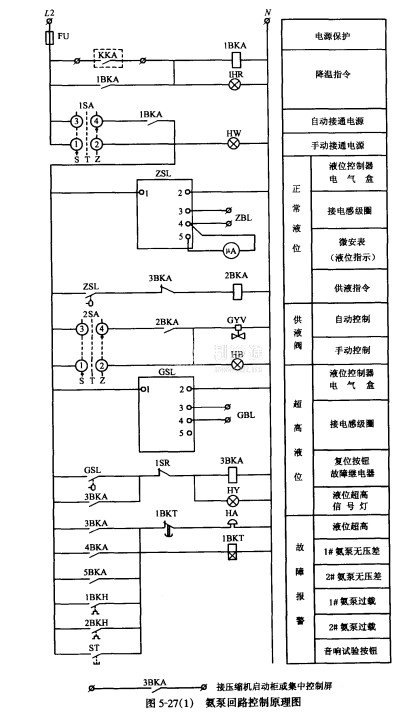

氨泵及液位回路電氣控制原理圖，以BKX-12Z型為例，如圖5-27所示。氨泵及液位回路電氣控制有自動和手動兩種控制方式，由1SA~4SA轉換開關選擇。
將1SA開關轉到右45°自動位置,KKA1吸合(引自集中控制屏降溫指令)自動接通電源。氮泵及液位控制回路即投入冷庫自控系統。此時ZSL正常液位控制器和GSL超高液位控制器即通電工作。將選擇開關2SA轉到自動位置，當液位低于ZSL的下限位時，中間繼電器1BKA線圈得電，1BKA常開觸點吸合，供液電磁主閥GYV線圈得電，閥口開啟向低壓循環貯液桶供液，黃色供液信號燈HY亮，當液位到達正常液位(上限位)時，1BKA線圈失電，GYV線圈失電，閥口關閉，停止向低壓循環貯液桶供液，供液信號燈HY熄滅。
如果遇到制冷系統或自控元件發生故障，容器內液位不斷上升達到超高液位GBL的上限位時，2BKA中間繼電器得電，發出聲光報警，紅色故障信號燈HR亮,HA電鈴響。同時指令氨制冷壓縮機立即停車。以防止氨液進入氨壓縮機。
液位超高時，氨泵不停，以利排液。當液位超高故障排除后，可按1SR復位按鈕。消除液位超高信號，恢復壓縮機正常運行。故障電鈴HA音響，延時10s自動消音，時間繼電器1BKT在120s內可調。

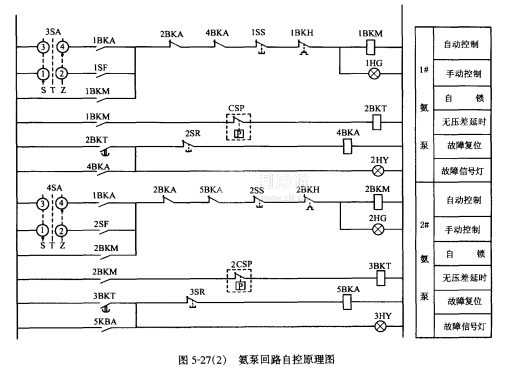

將3SA,4SA選擇開關置于自動位置，氨泵自動啟動，啟動時要求低壓循環貯液桶處于正常液位狀態，否則氨泵不能自行啟動。但是氨泵啟動后，液位變化不再與氨泵連鎖。
氨泵啟動后10s內，氨泵進出口壓力差達不到設定值，則時間繼電器2BKT(3BKT)延時觸點閉合，接通3BKA(4BKA)中間繼電器，氨泵緊急停車，同時氨泵紅色故障燈2HR(3HR)亮，電鈴HA發出音響報警。
如果氨泵過載時，熱繼電器1 BKH(2BKH)動作，緊急停泵，同時常開觸頭閉合，也接通故障報警回路發出音響信號。排除氨泵故障后，須按復位按鈕2SR(3SR)，允許氨泵重新運行。
當所有冷間完成降溫,KKA觸點斷開，切斷氨泵和液位回路電源，停止運行。
