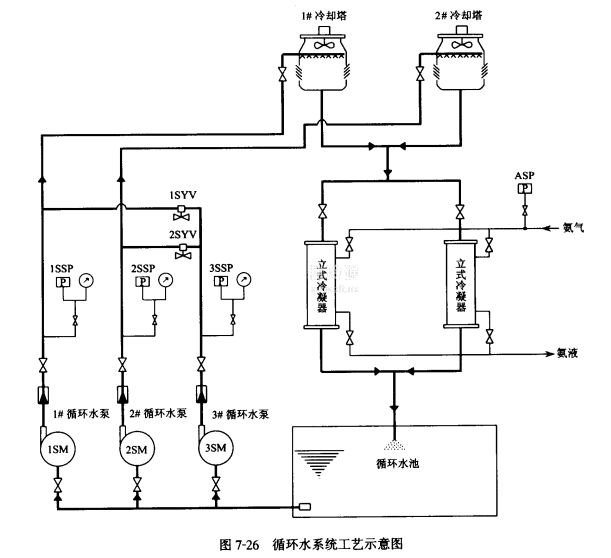

例如某冷庫循環水泵房內有3臺循環水泵，機房屋頂安裝兩臺冷卻塔。工藝示意圖如圖7-26所示。冷凝器進氣管上安裝有ASP壓力控制器，控制冷凝壓力。循環水泵出水管上分別安裝有1SSP,2SSP,3SSP壓力控制器，作為循環水泵安全保護。給水管上安裝有1SYV和2SYV電磁閥作為備用泵投入時管路切換。
1.兩臺循環水泵工作，一臺備用。3臺循環水泵可以互為備用。工作循環水泵啟動，對應的冷卻塔上的風機也啟動。
2.控制方式分為手動和自動兩種形式，自動工作時，循環水泵和冷卻塔上的風機受庫溫控制。開停臺數由冷凝壓力調節。當有冷間發出降溫(庫溫達到上限)請求時，首先啟動第1臺循環水泵和第1臺冷卻塔上的風機。如冷凝壓力超過1.2MPa時，則ASP壓力控制器上限位觸頭吸合，延時30:后(大于I臺泵的啟動時間)，啟動第2臺循環水泵和第2臺冷卻塔上的風機，如冷凝壓力低于1.05MPa時，ASP壓力控制器下限位觸頭吸合，使第2臺循環水泵和第2臺冷卻塔的風機停車。當所有的冷間庫溫到達下限時。工作的循環水泵延時5min停車。

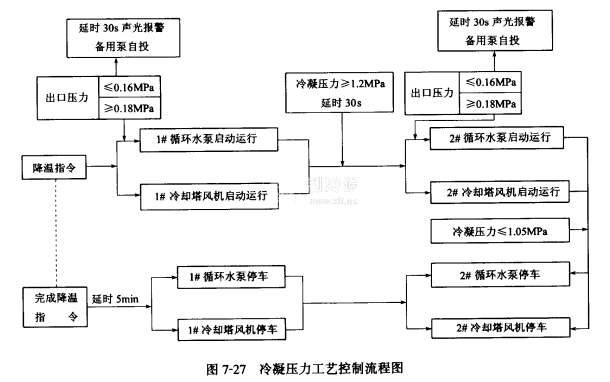

1 SSP-3SSP壓力控制器分別保護1#-3#循環水泵，當水泵啟動后出水管無水，出口壓力小于0.16MPa時，則相應的SSP壓力控制器下限位觸頭吸合，延時30s后聲光報普，水泵自動停車，備用循環水泵自動投入運行。如出口壓力)0.18MPa時，則相應的SSP壓力控制器上限位觸頭吸合，循環水泵正常運行。工藝流程如圖7-27所示。
