雙絞線有電話用的雙絞線,屏蔽雙絞線、非屏蔽雙絞線。
A.電話用的雙紋線:按一定的規則纏繞在一起的兩根絕緣銅芯線。一般采用直徑為0.5mm銅芯聚氯乙烯絕緣雙絞線。
B.屏蔽雙紋線:電線用鍍錫銅絲編織屏蔽,可防外部電磁波的干擾。一般采用直徑為0.5mm銅芯聚氯乙烯絕緣屏蔽線。
C.非屏蔽雙絞線:是綜合布線用的,通常在一條電纜內有4對直徑為0.5mm的銅芯聚氯乙烯絕緣雙紋線,每對線的絕緣外層顏色不同,便于施工接線。
非屏蔽雙絞線按最高傳輸頻率的不同分為3類線(16MHz),4類線(20MHz),5類線(100MHz)。

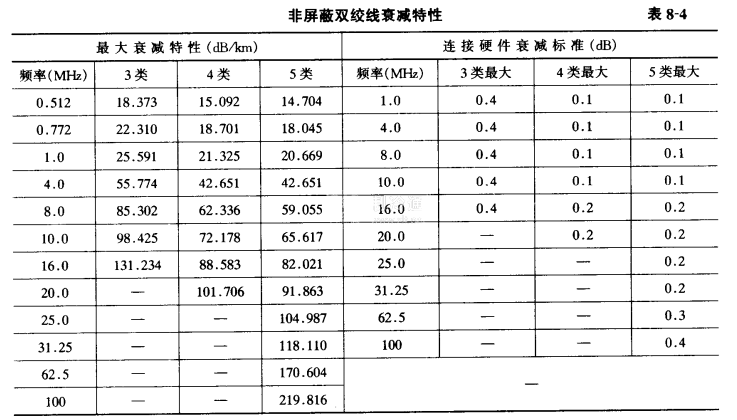

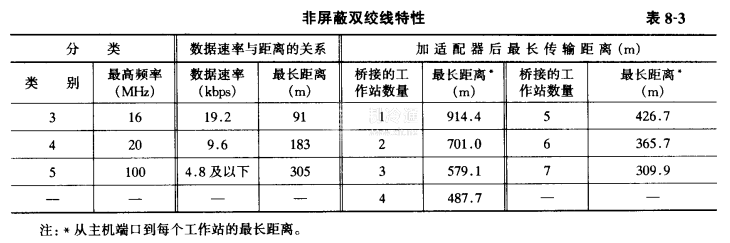

冷庫監控網絡的傳輸線路一般采用非屏蔽雙絞線,因為非屏蔽雙絞線價格便宜,易于安裝,既可傳輸模擬信號,也能傳輸數據信號,而且傳輸速度比較快,傳輸質量也能保證,但是傳輸衰減大,受到傳輸距離的限制(傳輸距離只有幾百米)。因此只作為建筑物內部的或距離較短的局域網干線。非屏蔽雙紋線特性見表8-3和表8-4。當傳輸距離較長時,則采用同軸電纜或光纖電纜。
