控制面板功能示意圖如圖8-9所示。
控制面板功能說明

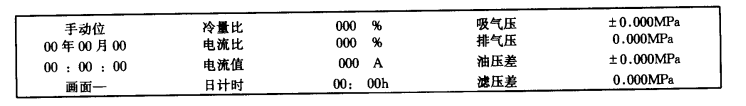

A. 顯示部分: 序號①-是一塊液晶顯示屏，用于顯示和讀取信息。當接入電源后，屏上就會顯示如下基本畫面。
B.控制部分:用于控制壓縮機
序號②一綠燈亮表示壓縮機運轉。啟動時綠燈會閃爍，直到XH-II從啟動柜收到壓縮機正常運轉反饋信號。序號③一綠燈亮表示油泵運轉。序號④一綠燈亮表示冷量增載。序號⑤一黃燈亮表示冷量減載。序號⑥一壓縮機啟動按鈕。序號⑦一壓縮機停車按鈕。序號⑧一油泵啟動按鈕。序號⑨一油泵停車按鈕。序號⑩一手動工作方式時，用手批動一次這個按鈕，壓縮機上滑閥移向較高的容量，再次欲動一次這個按鈕，滑閥將停止移動。序號?一手動工作方式時，用手欲動一次這個按鈕，壓縮機上滑閥移向較低的容量，再次欲動一次這個按鈕，滑閥將停止移動。
C.功能部分:用于功能操作。
序號?一從上層畫面進入下層畫面;輸入密碼和修改設定各項參數前后的確認;對運行方式和系統選擇各項修改后的確認。序號?一對主菜單第二層畫面中某一選項有幾個畫面時進行循環換頁;對開機前自檢故降第一層畫面進行換頁。序號?一對下層畫面向上一層畫面返回;對開機后提示信息和故障顯示(第三層畫面)向上層畫面返回。序號?一對報警和故障燈復位。序號?一?一在修改設定參數時，對有數位光標數值進行增、減;對修改運行方式和系統選擇有陰影選項進行內容選項。序號?~?一對同一畫面有多個選項進行遞序，順序移動陰影或光標，而確定選項。序號?一停機狀態下自檢故障燈亮，故障排除后滅;機組指令開機，(包括手動位開油泵)后，故障時亮，故障排除并且復位后滅。
