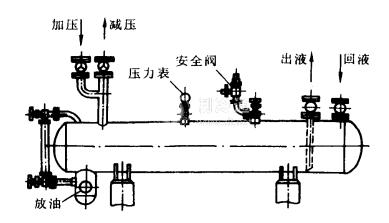

低壓排液桶如下圖所示。加壓閥接高壓排氣管,減壓閥接低壓吸氣管,回液管接冷庫沖霜回液管,出液管接至供液站。它的作用是在熱氨沖霜時,貯存由區發器或低壓循環桶過來的液體制冷劑,所以排液桶的容量應當能夠容納需要沖霜冷間中最大一間的氨液量。排液桶中存放的液體最高不得超過其容積的70%。
其操作程序和注意事項如下:
1、在沖霜前,關閉排液桶的加壓閥 ,出液閥、回液閥 ,打開減壓閥 ,讓壓縮機將桶內殘留的制冷劑抽走。
2、沖霜開始后,關閉減壓閥 ,打開回液閥 , 讓冷間沖霜中氣體制冷劑放熱后凝結成的液體回到排液桶。若桶內壓力升高 ,可微開減壓閥 ,把壓力降下來,保證氨液流進來。
3、沖霜完畢，桶內進了大量氨液，關閉回液閥，然后開啟加壓閥，使壓力升至0.6Mpa以下，則看清氨液面及油面，靜置一段時間后，先把下部的潤滑油放到集油桶中，再把氨液壓送到供液調節站，重新供入系統中。
