冷凝器類型有多種,應根據制冷裝置所處的環境,冷卻水水質,水溫和水量來進行確定。
1、立式殼管式冷凝器,由于它具有冷凝效果好,對水質要求不高,清洗方便,安裝于室外,以及占地面積小等優點,而廣為大中小各型氨制冷裝置所采用。一般在具有充足水源水質較差的地區,均采用立式殼管式冷凝器。
2、臥式殼管式冷凝器,由于冷卻管內冷卻水流速大,使水側放熱系數得以提高,進出水溫差得以擴大,從而使冷卻水耗量減少,但清洗水垢和鐵銹比較困難。所以,它適合在水溫較低、水質較好的地區采用。一般在氟利昆制冷系統和中,小型氨制冷系統中有較多采用。
3、蒸發式冷凝器對制冷劑蒸氣的冷卻作用,除利用冷卻水吸收顯熱外,主要是利用冷卻水的氣化潛熱來吸取制冷劑熱量,其冷卻水用量遠較水冷卻式冷凝器為少,特別適合在缺水干燥地區采用。所以,對水缺乏地區,耗水量小應采用蒸發式冷凝器。
4、淋澆式冷凝器結構簡單,可以就地加工制作,在不停產的情況下能分組進行檢修，適用于室外氣溫較低和空氣相對濕度較小的地區。但是它占地面積大,受氣候變化的影響大,當空氣相對濕度較大時,傳熱效率則大大降低。同時,其冷卻水循環量大,水泵的動力消耗也較大。所以,一般對水質差,大氣濕球溫度比較低的地區應采用淋澆式冷凝器。

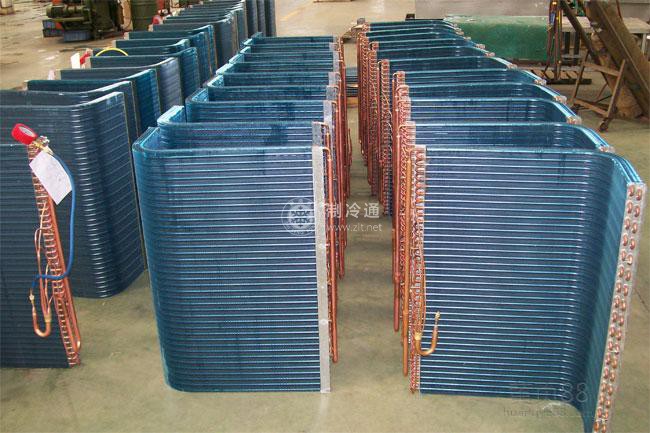

5、空氣式(或稱風冷多)冷凝器是以空氣為冷卻介質的冷凝器,制冷劑在冷卻管內流動,而空氣從管外掠過,就會吸收冷卻管內制冷劑熱量并把它散發于周圍環境。空氣式冷凝器不需要冷卻水,因此特別適用于供水困難地區的中小型氟利昂制冷裝置。但是,由于它受到環境氣溫的制約,所以在夏天氣溫較高時,其冷凝溫度和壓力總比水冷式冷凝器為高。一般在小型制冷裝置中才采用空氣冷卻式冷凝器。
