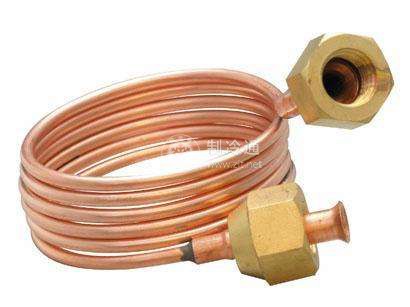

毛細管又叫節流管，其內徑為0.5一5 mm，長度不等，材料為銅或不銹鋼。毛細管節流是根據流體在一定幾何尺寸的管道內流動產生摩阻壓降從而改變其流量的原理，當管徑一定時，流體通過的管道短則壓降小，流量大，反之，壓降大且流量小，在制冷系統中取代膨脹閥作為節流裝置。毛細管常用于家用制冷設備如冰箱、干燥器、空調器和小的制冷機組。它是一種便宜、有效、無振動、無磨損的節流裝置。由于直徑小，其通路容易被阻塞。為此，通常在毛細管的前面安裝一種性能良好的過濾器，以阻止臟東西進入。
根據毛細管進口處制冷劑的狀態，可分為過冷液體、飽和液體和稍有汽化等幾種情況。從毛細管的安裝方式考慮，制冷劑在其進口的狀態按毛細管是否與吸氣管存在熱交換而分為回?zé)嵝秃蜔o(wú)回?zé)嵝蛢煞N。回?zé)嵝图疵?xì)管內制冷劑在膨脹過程對外放熱;無回?zé)嵝图疵?xì)管內制冷劑為絕熱膨脹。通常，毛細管受蒸發器出口處低溫制冷劑的冷卻，以進一步冷卻毛細管內的制冷劑。
毛細管的優缺點。毛細管具有結構簡單、無運動部件、價格便宜，使用時不需安裝儲液器、充液量少，停機后冷凝器與蒸發器的壓力可以快速自動達到平衡、減輕壓縮機啟動負載等優點;但其調節性能差.供液量不能隨工況變動而調節。
設計毛細管節流制冷系統時的注意事項。毛細管雖然不能像膨脹閥那樣可以在一個較寬的范圍內正常運行，但由于有一定程度的流量控制作用，靠自平衡效應仍可使其工作性能達到令人滿意的效果。為充分發揮毛細管的優勢，在設計用毛細管節流的制冷系統時應注意如下幾點:
①在制冷循環的高壓側管路上不能存有制冷劑容易集聚的地方，也不能設置儲液器，以減少停機時制冷劑流向低壓側，造成壓縮機啟動時發生“液擊”。
②制冷劑的充注量應盡量與蒸發容量相匹配。必要時可在壓縮機吸氣管路上加裝氣液分離器。
③對初選毛細管進行試驗修正時.應保證毛細管的管徑和長度與裝置的制冷能力相吻合，以保證裝置能達到規定的技術性能要求。
④毛細管內徑必須均勻。其進口處應設置干燥過濾器，防止水分和污物堵塞毛細管。
⑤當幾根毛細管并聯使用時，為使流量均勻，毛細管前應加設分液器。
⑥毛細管長度和內徑是根據一定的機組和工況配置的，不能隨意改變工況或更換任意的毛細管.否則會影響制冷設備的正常工作。
