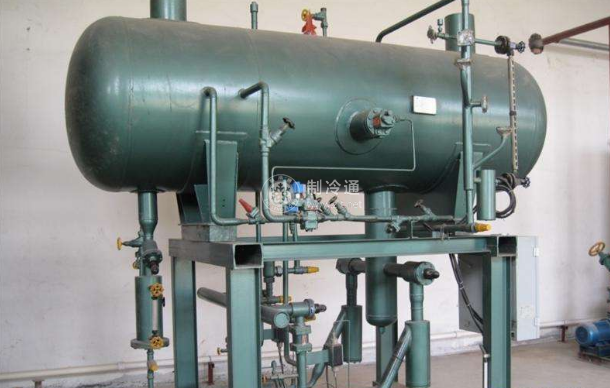

中溫低壓循環桶的計算負荷是(考慮到計算的簡化，統一按-8℃計算):RWK40的補氣負荷+RWK20的補氣負荷+中溫壓縮機負荷=(50.2+0+185) kW=235.2kW,在選型軟件中選取中溫臥式低壓循環桶。
臥式低壓循環捅的設計容器直徑(在設定的臥式容器長度3000mm范圍內)為750mm的理論最大制冷量已經達到622kW，大于所需要的235. 2kW，雖然這臺容器的分離能力能夠達到所需的制冷量，但是還要計算這臺容器的緩沖容積能否達到要求。要計算緩沖容積，首先需要計算這臺容器的穩定容積，而這臺容器的穩定容積二給低溫循環捅供液所需的容積十給中溫蒸發器供液泵的循環量;根據第8章的計算:系統的穩定容積+系統的緩沖容積+底層容積(即出液管高出容器底部50mm的這一部分容積)該容器50%的容積(不計算兩邊封頭的容積)一最低液位報替容積(即出液管高出容器底部50mm的這一部分容積)。
穩定容積的計算:中溫五層負荷為156kW，循環倍率選擇3.5倍，利用選型軟件可得結果。
