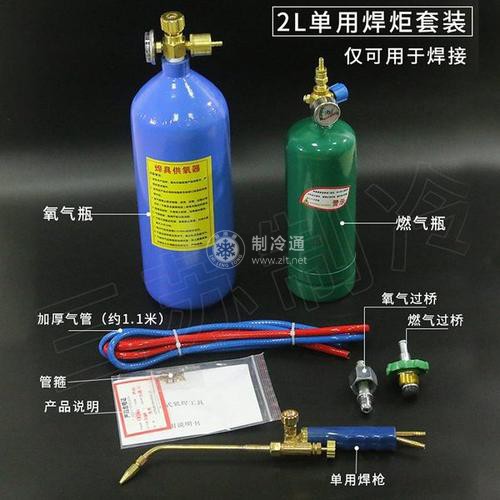

用于制冷設備焊接的氣焊設備主要是由氧氣瓶、乙炔氣瓶、氧氣壓力調節器、乙炔氣壓力調節器、氧氣連接管、乙炔連接管、焊槍等部分組成。
(1)氧氣瓶。氧氣瓶內儲存有高壓氧氣，其最大表壓力為15 M Pa。因瓶內壓力過高，使用時應安裝氧氣減壓閥，減壓閥上裝有兩塊壓力表，一塊指示瓶內壓力。另一塊指示調整后的氧氣壓力。減壓閥上裝有調節手柄，將手柄按順時針旋轉，減壓后的氧氣壓力就隨之升高;將手柄按逆時針旋轉，減壓后的氧氣壓力隨之降低。
(2)乙炔瓶。乙炔瓶內儲存有乙炔氣體，最大表壓力為2.5 M Pa,當使用乙炔氣體時，須安裝減壓閥，閥上裝有瓶內壓力指示表和減壓后乙炔氣體壓力指示表，使用方法與氧氣減壓表相同。
(3)焊槍。焊槍內有兩個針閥調節開關，經調節可使氧氣和乙炔按比例混合，點燃后產生需要的高溫。調節兩針閥的開啟度，即可調整火焰的大小，順時針旋轉調節鈕減少至關閉;逆時針旋轉調節鈕開啟閥門并逐漸增大氣量。
