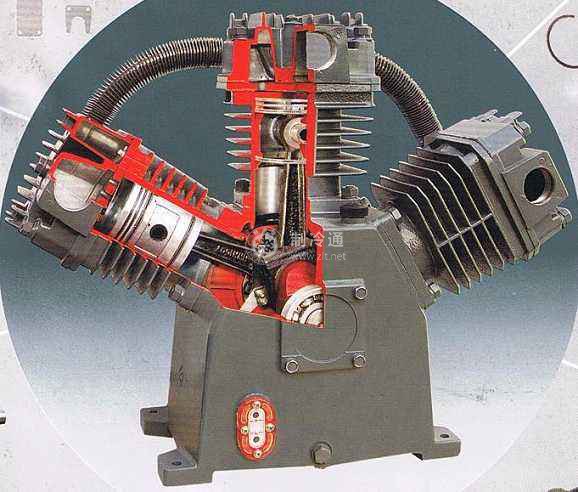

1.活塞體的修復(fù)?；钊话阌设T鐵或鋁合金制成，如果氣缸已經(jīng)鏜削過(guò)，則活塞也應(yīng)重新更換.以保持活塞與氣缸之間的正常間隙。同時(shí)，為了保證壓縮機(jī)的動(dòng)平衡，同一臺(tái)機(jī)器上的各個(gè)活塞之間的最大質(zhì)量差不得相差太大，一般活塞體質(zhì)量在100 kg以下時(shí)，差別不宜大于5%；活塞體質(zhì)量在100kg以上時(shí)，差別不宜大于3.5%。活塞的滑動(dòng)面應(yīng)與氣缸均勻接觸，表面應(yīng)無(wú)毛刺及擦痕，如外表面磨損過(guò)多時(shí)，氣缸與活塞壁間的間隙必然增大。如果間隙超過(guò)了規(guī)定范圍，就應(yīng)考慮修換。如活塞體表而產(chǎn)生裂紋或裂痕等，則不能修理而必須更換新的活塞，如活塞磨損過(guò)多，需恢復(fù)原來(lái)尺寸時(shí)，可在活塞上澆鑄巴氏合金層，用這種方法處理加工容易、效果良好，磨損后的修理也較簡(jiǎn)單。
2.活塞銷(xiāo)的修復(fù)：活塞銷(xiāo)是用低碳合金鋼或普通低碳鋼制造的，經(jīng)過(guò)滲碳、淬火及回火處理，使表面達(dá)到一定的硬度。如果活塞銷(xiāo)表面滲碳層上有裂痕或剝落，則該活塞銷(xiāo)應(yīng)報(bào)廢。此外，幾何尺寸磨損到報(bào)廢極限時(shí)，必須更換或修理。方法是采用供應(yīng)的成品，也可把直徑大一些的活塞銷(xiāo)在一定范圍內(nèi)按修理尺寸磨光。目前，在一些大型修配廠中采用了一些修復(fù)方法，如敷焊法、鍍鉻法、壓力加工擴(kuò)張法等。
修復(fù)后的活塞銷(xiāo)在質(zhì)量上要滿足下列要求：錐度和線輪廓度在整根銷(xiāo)子的長(zhǎng)度上不能超過(guò)0. 005 mm，表而光亮如鏡，表面粗糙度Ra位不大于0. 32 μm，表面硬度為HRC56--58。硬度層厚度不小于0. 4 mm。
3.活塞環(huán)的修復(fù)。活塞環(huán)磨損后造成壓縮機(jī)的性能下降，冷凍機(jī)油消耗量增加，活塞環(huán)一般的損壞現(xiàn)象為彈性喪失及各有關(guān)間隙增大等。如超過(guò)了規(guī)定值，就必須更換。在更換新活塞環(huán)時(shí)，通常只需做些鉗工修整工作.如按環(huán)槽尺寸修整環(huán)高以便得到規(guī)定的間隙。每道活塞環(huán)都必須逐根放在氣缸內(nèi)進(jìn)行適應(yīng)性修整，直到完全符合標(biāo)準(zhǔn)為止。
