分析與檢測:將該電冰箱通電，其壓縮機頻繁啟、停，拔下電源插頭，卸下冷凍室傳感器。經側量，傳感器良好，壓縮機啟動電容有充、放電過程，說明啟動電容良好。當測量過熱過流保護器時，發現其損壞。
維修方法:更換同型號的過熱過流保護器后，試機，故障被排除。

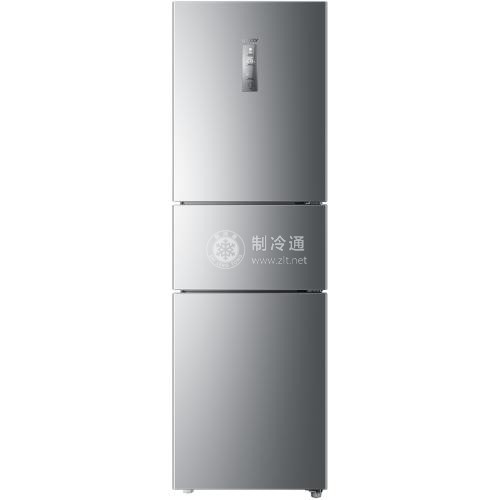

經驗與體會:海爾金統帥BCD-238W型電冰箱屬風直冷式混合型，有兩個蒸發器，冷藏室采用直冷式制冷。冷凍室采用間冷式制冷。
其制冷系統采用單壓縮機、雙毛細管系統，通過二位三通電進閥形成雙制冷回路。
該電冰箱制冷時，由壓縮機→冷凝器→電磁閥→第一毛細管→R室蒸發器→F室蒸發器→壓縮機構成冷藏室→冷凍室制冷的第一主制冷回路;由壓縮機→冷凝器→電磁閥→第二毛細管→F室蒸發器→壓縮機構成冷凍室制冷的第二補充回路。
控制電路采用了雙溫度控制方法，當冷藏室和冷凍室內的溫度均高于調定溫度時，冷藏室和冷凍室中的溫度控制器均導通，壓縮機啟動運轉，開始制冷。此時，制冷劑按第一主制冷回路循環，冷凍室、冷藏室均制冷。由于冷凍室蒸發器比冷藏室蒸發器面積大，因而冷凍室首先達到調定溫度，冷凍室溫度控制器斷開，電磁閥通電，此時制冷劑按第二制冷回路循環.只供冷藏室制冷。當冷藏室達到調定溫度時，冷藏室溫度控制器斷開，此時壓縮機、電磁閥均斷電停機。經過一段時間，當冷凍室和冷藏室溫度回升到高于調定溫度時，壓縮機又啟動運轉制冷。
