制冷電冰箱原理:各種類型電冰箱的結構原理介紹

   2020-05-26 子琪2654
核心提示:該系統在冷凍室和冷藏室中各設一個獨立的蒸發器,兩個蒸發器在系統中串聯,在箱門框設防露管,以防門框結露,并設有除霜水加熱器。

一、雙門直冷式雙溫單控電冰箱

    該系統在冷凍室和冷藏室中各設一個獨立的蒸發器,兩個蒸發器在系統中串聯,在箱門框設防露管,以防門框結露,并設有除霜水加熱器。

二、直冷式雙門抽屜式電冰箱

    冷凍室采用擱架式蒸發器,生熟或不同食品貯存在不同抽屜中,互不串味,溫度較均勻,冷凍速度快,結霜少,降低能耗,而且存、取食品互不影響。

三、節能式電冰箱

節能式電冰箱,無論是雙門還是多門,其制冷系統基本相同??諝馔ㄟ^風扇經過翅片管式蒸發器進行強迫對流,通過風道和風門溫控器對冷空氣進行分配和控制,滿足冷凍室、保鮮室、冷藏室的不同溫度要求。

四、直冷式雙循環節能型電冰箱

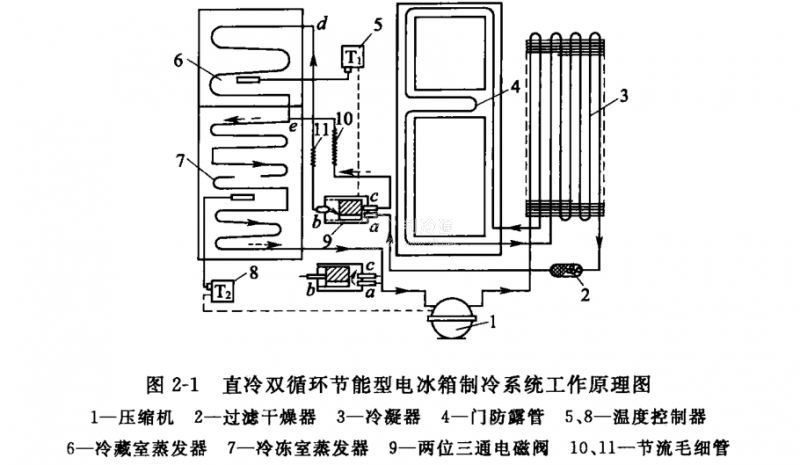

    其制冷系統如圖2-1所示。它常用于較大容積的冰箱,可以較好地滿足冷凍室與冷藏室降溫的要求并實現節能。系統設有一個兩位三通電磁閥和兩根毛細管。從冷凝器、干燥過濾器出來的制冷劑,通過電磁閥換向可以使制冷劑經毛細管11,先流到冷藏室蒸發器,再流冷凍室蒸發器,或制冷劑經毛細管10,直接進冷凍室蒸發器,再返回壓縮機。溫控器T1 T2,分別用于啟閉電磁閥9和啟停壓縮機1。制冷開始,電磁閥9不通電,制冷劑通過電磁閥ab及毛細管11,進蒸發器6和蒸發器7,回到壓縮機。當冷藏室溫度降到溫控器T1給定的控制溫度(3. 5℃)時,溫控器動作,電磁閥通電,開啟通路ac,關閉通路ab,制冷劑通過毛細管10冷凍室蒸發器7,進行快速降溫。當冷凍室溫度降到溫控器T2的控制溫度(18℃)后,控器T2動作,關閉壓縮機。
