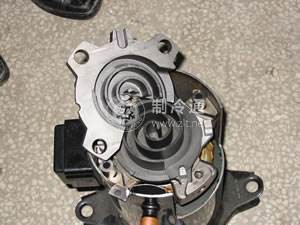

渦旋式制冷壓縮機是20世紀80年代才發展起來的一種新型容積式制冷壓縮機，其基本結構主要由動渦旋盤、靜渦旋盤、機座、防自轉體機構十字滑環及曲軸等部件組成。
動、靜渦旋盤的型線均是螺旋形，動渦旋盤與靜渦旋盤偏心設置，并相錯180°對置安裝。動、靜渦旋盤在軸向成幾條直線狀接觸，在橫截面上則為兒個點狀接觸，在彼此接觸試間內形成一系列月牙形空間,即為基元容積。動渦旋盤由一個偏心距很小的曲軸帶動，以靜渦旋盤的中心為旋轉中心，并以一定的旋轉半徑做無自轉的回轉平動。
在動渦旋盤的運轉中，動、靜渦旋盤的接觸線沿渦旋曲面不斷地向中心移動，它們之間的相對位置由安裝在動、靜渦旋盤之間的十字滑環來保證，該滑環上部和下部十字交叉的突肋分別與動渦旋盤下端面鍵槽及機座上的鍵槽相配合，并在其間滑動。吸氣口設在靜渦旋盤的外側面，排氣口設在頂部端面的中心部位，壓縮機工作時，制冷劑氣體從吸氣口進入動、靜渦旋盤間最外圈的月牙形空間內，隨著動渦旋盤的運動，氣體向中心空間逐漸推移，其容積不斷縮小而壓力不斷升高，直至被壓縮的高壓制冷劑氣體從靜渦盤中心處的排氣口排出。
