制冷系統中節流裝置浮球節流閥的工作原理

   2020-06-01 和平3483
核心提示:浮球調節閥簡稱浮球閥,是根據液位變化進行流量控制的調節閥,起若節流降壓和控制液位的作用,它是一種自動調節的節流閥。常用于具有自由液面的蒸發器(如殼管式、立管式及螺旋管式等)、氣液分離器和中間冷卻器供液量的自動調節。目前主要用于氨制冷裝置中。

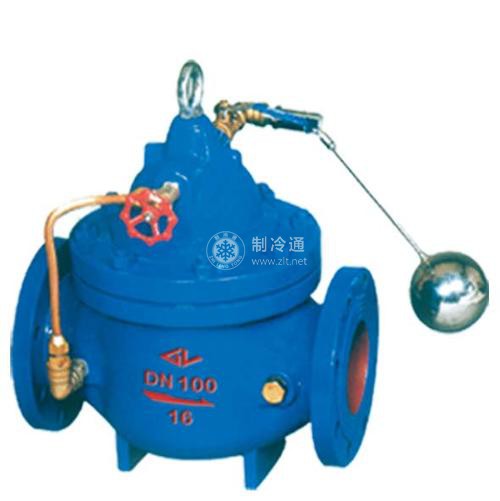

浮球調節閥簡稱浮球閥,是根據液位變化進行流量控制的調節閥,起若節流降壓和控制液位的作用,它是一種自動調節的節流閥。常用于具有自由液面的蒸發器(如殼管式、立管式及螺旋管式等)、氣液分離器和中間冷卻器供液量的自動調節。目前主要用于氨制冷裝置中。

浮球閥按制冷劑液體在其的流通方式可分為直通式和非直通式兩種。浮球閥是用液體連接管及氣體連接管分別與蒸發器(或中間冷卻器)的液體部分及氣體部分連通。而兩者具有相同的液位。當蒸發器(或中間冷卻器)內的液面下降時閥體內的液面也隨之下降,浮球落下,針閥便將閥孔開大,于是供液量增大。反之當液而上升時浮球上升,閥孔開度減小,供液量減小。而當液而升高到一定的限度時閥孔被關死,即停止供液。

直通式及非直通式浮球閥中液體的流通方式是不相同的。直通式浮球閥中液體經閥孔節流后先流入殼體內,再經液體連接管進入蒸發器(或中間冷卻器)中,而節流時產生的蒸氣則經氣體連接管進入蒸發器(或中間冷卻器)中。非直通式浮球閥中液體不進入閥體,而是用一單獨的管路送入蒸發器(或中間冷卻器)巾。直通式浮球閥比較簡單。但閥體內因液體進入時的沖擊作用往往引起液面波動較大,使浮球閥的工作不穩定,而且液體從閥體流入蒸發器(或中間冷卻器)是依靠液位差,因而只能供液到液面以下。非直通式浮球閥工作較穩定,因節流后的壓力高于蒸發器(或中間冷卻器)壓力,可以供液到任何地點。

非直通式浮球調節閥的管路連接系統,制冷劑液體可以由最下面的實線表示的管子供入蒸發器,也可以由上面虛線表示的管子供入蒸發器。

為了保證調節的靈敏度和可靠性,在浮球閥前都設有過濾器,以防止其他物質的進入,在浮球調節閥的管路系統中,一般都裝有手動調節閥的旁路系統,一旦浮球調節閥發生故障或者清洗過濾器時,可使用手動調節閥來調節供液量。
