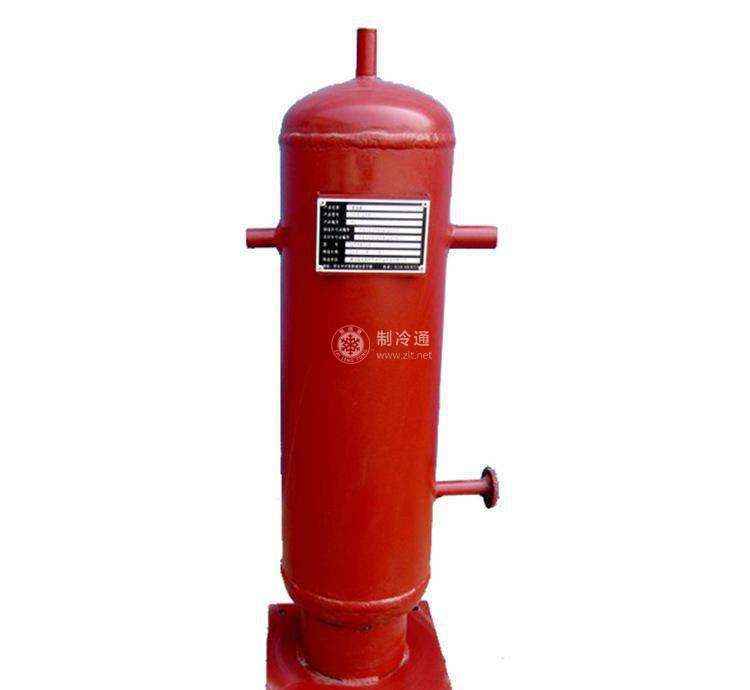

集油器用于氨制冷系統，是用鋼板焊制而成的圓筒形密閉壓力容器，筒體上側有進油管接頭，與油分離器、冷凝器、儲液器、中間冷卻器、蒸發器和排液捅等設備的放油管相接，用于收集從各設備放出的潤滑油。集油器頂部的回氣管接頭與系統中氨液分離器或低壓循環儲液器的回氣管相通，用作回收氨氣和降低集油器內的壓力。集油器下側設有放油管，用以回收氨蒸氣后將集油器內的油放出。集油器上還裝有壓力表和玻璃液面指示器。
在小型制冷裝置采用一臺集油器，大中型制冷裝置采用高低壓集油器。集油器在氨制冷系統中的設置應根據潤滑油排放安全、方便的原則。高壓部分的集油器一般設置于放油頻繁的油分離器附近，低壓部分的集油器設置在設備間低壓循環儲液器或排液桶附近。
對于氟利昂系統，油分離器分離出來的潤滑油一般都通過它下部的手動或浮球自動放油閥直接送回壓縮機曲軸箱，其他設備中的潤滑油帶回壓縮機。因此氟利昂制冷系統一般不單獨設置集油器。
