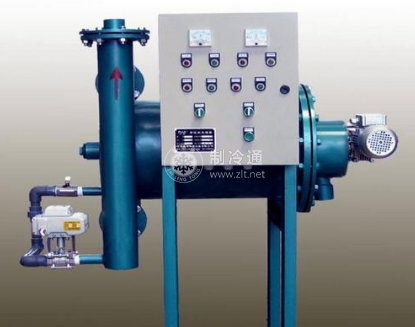

冷凍水循環系統主要由冷凍水泵、集水器、分水器、空調末端設備、定壓設備、水過濾器及制冷管道組成。
(1)冷凍水泵
冷凍水在空調系統末端設備吸熱后，溫度升高，冷凍水泵將其重新送入冷水機組放熱，完成循環過程。冷凍水泵常根據循環水量選擇多臺水泵并聯，且布置成一機對一泵的形式，即一臺機組對應一臺水泵。冷凍水泵與冷卻水泵形式基本相同。一般選用水泵制造廠專為空調、制冷行業設計制造的單級離心泵。一般選用單吸泵，當流量大于500m3 /h時宜選用雙吸泵。同時，在設計高層建筑空調水系統時，應明確提出對水泵的承壓要求。為了降低噪聲，一般選用轉速為1450r/min的水泵。
(2)分水器和集水器
在空調水系統中，為了便于連接通向各個空調分區的供水管和回水管，設置分水器和集水器。它不僅有利于齊空調分試的流星分配，而且便于調節和運行管理，同時在一定程度上也起到均壓的作用。分水器用于冷凍水的供水管路上，集水器用于回水管路上。
集水器和分水器由筒體、封頭、接管及附件(補強圈、法蘭)組成，可以理解為是一個大管徑的管子。在其上按設計要求焊接上若干不同管徑的管接頭。在分水器和集水器之間。還連接一根旁通管，并裝設壓差旁通調節閥。分水器和集水器為受壓容器，應按壓力容器進行加工制作，其兩端應采用橢圓形的封頭。各配管的間距，應考慮閥門的手輪或扳手之間便于操作來確定。分水器和集水器一般選用標準的無縫鋼管，在分水器和集水器上的各管路均應設置調節閥和壓力表，底部應設置排污閥或排污管。
