工程圖紙被認為是“工程技術人員的語言”，工程師的設計結果以施工圖的形式告訴施工技術人員，所以圖樣是否規范、正確，直接影響到工程技術人員之間的溝通。施工圖設計必須符合國家頒布的相關規范、標準等。
空調制冷站的設計制圖一般應包括制冷系統工藝流程圖，空調制冷站平面布置圖，制冷站剖面圖或空調制冷站安裝系統圖等。繪圖前應熟悉暖通空調繪圖標準，選擇大小合適的圖紙及比例。
根據《暖通空調制圖標準》(GR/T 50114-2010)的規定，總平面圖、平面圖的比例，宜與工程項目設計的主導專業一致。

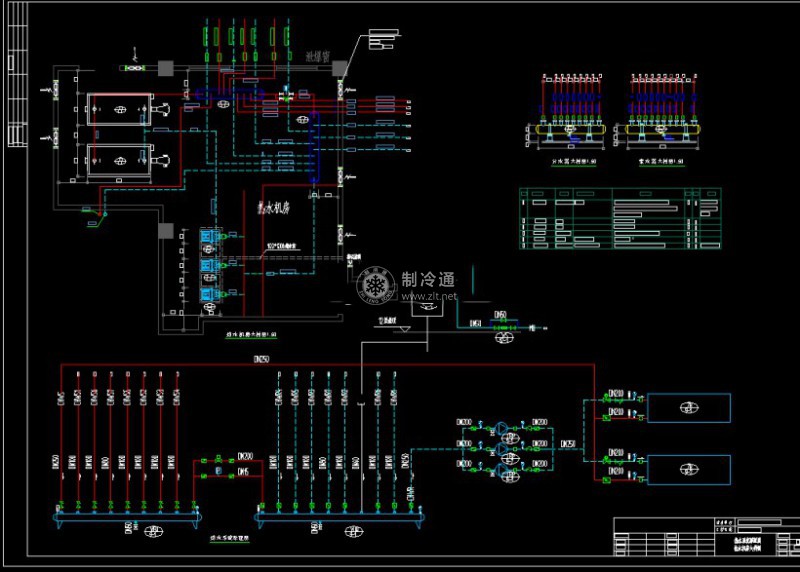

制冷系統工藝流程圖應繪出全部設備、連接管路、閥門等其他附件，同時圖上設備要編號、管路應標明流向，還應附有圖例、設備明細表。繪制時可不按比例，但圖面布置應清爽、管路通暢，盡量避免管路過多交叉，且圖中設備的相對大小要有區分。
平面布置圖中應按比例繪制，圖中包括設備安設位置及管道設置。機房平而布置圖中，應強調的是設備的布置及水管線，因此。建筑部分用最細實線勾畫出主要墻及分隔墻即可，尺寸線也用最細實線標示;設備用較粗實線繪制;水管線用最粗實線繪制;管線上附件用較細實線繪制。將各設備用水管線連接，繪圖時應按投影原理。對于管子上彎、下彎、交叉等情況要依繪圖標準上的符號繪制。應標出設備及管路定位尺寸及水管管徑公稱直徑，局部表示不下的可引出標示，圖中應將設備編號，并將圖中所用圖例及符號在圖上畫出，另外，還要畫出剖切符號，以便在剖面圖中進一步表達。
繪制機房布置剖面圖時，應根據剖切位置所要表達內容的多少，決定繪制比例及選擇大小合適的圖紙，剖面圖應盡量將在平面圖上未表達完的或未表達的內容全部表達出來，一次剖切不能表達清楚的要多次剖切。繪制剖而圖仍依據投影原理，設備用較粗的實線，管件及閥門用較細實線，管子上彎、下彎、交又等情況仍嚴格按繪圖標準繪制。另外，還要注意將平面圖上的設備編號在剖面圖上對應標出，并標注定位尺寸及水管直徑、標高等。
安裝系統圖應按比例繪制。圖中包括各種設備、閥件、主要管路、制冷站外形輪廓。各種設備和管道要有定位尺寸和標高。圖紙的邊框大小和圖標應嚴格按照標準來繪制。
