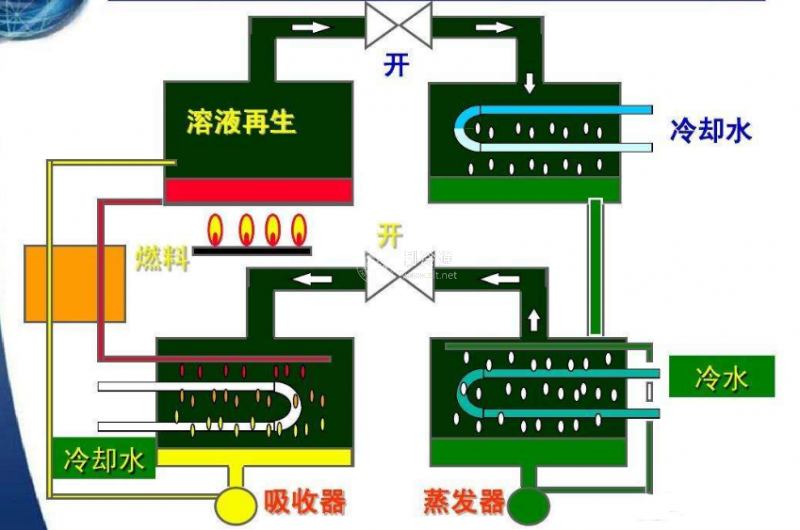

發生器中發生完畢后流出的溴化鋰濃溶液，經過熱交換器預冷和沿途管道降床后進入吸收器，流入吸收器底部的濃溶液囊中，由吸收器泵送入溶液噴淋系統，淋灑在冷卻水管束外表面，將熱從釋放給管束內的冷卻水，溶液溫度降低，同時吸收充滿于管束之間的制冷劑水蒸氣而變成稀溶液，匯流入吸收器底部稀、濃兩個液囊中。流入濃濟液囊的稀溶液與來自發生器的濃溶液混合，由吸收器泵重新送至溶液噴淋系統。流入稀溶液囊的稀溶液。由發生器泵加壓后經溶液熱交換器預熱，送入發生器中。在發生器內，稀溶液吸收加熱管束內的熱媒的熱量，被加熱、升溫至沸點，經過沸騰過程，溴化鋰稀溶液分離成制冷劑水蒸氣和濃溶液兩部分。水蒸氣進入冷凝器，濃溶液再次去吸收器進行循環。
從溶液熱交換器到發生器去的稀溶液管路上裝有電磁于通閥。它是用來調節制冷裝置的制冷量。它一般是根據蒸發器冷媒水的入口水溫，用改變加熱介質流量和稀溶液循環量的方法進行調節的。當裝置的負荷減少時，調節共通閥，將部分稀溶液旁通到濃溶液管路中，使其短路而流回吸收器。這樣，從發生器流入吸收器的濃溶液，因摻入稀溶液而濃度降低，降低了其吸收冷劑水蒸氣的能力。由于吸收能力的降低，蒸發器中冷劑水的蒸發量就隨之減少，從而減少了裝置的制冷能力。而且，因?yàn)椴糠窒∪芤褐苯佑扇ㄩy返回吸收器。那么進入發生器的稀溶液量就減少，因而發生器中產生的水蒸氣量、冷凝器中凝結的冷劑水量均相應減少。用這種方法，可以實現10%~100%范圍內制冷量的無級調節。
