單級制冷循環系統

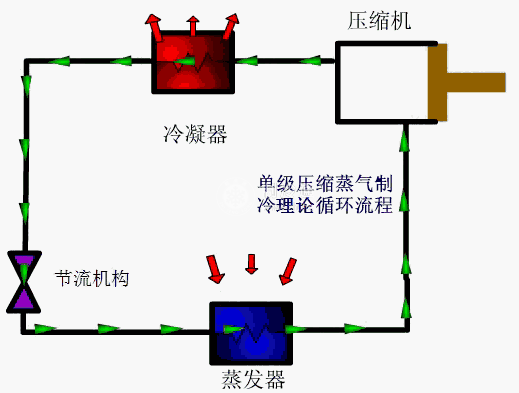

單級制冷機是應用比較廣泛的一類制冷機，它可以應用于制冰、空調、食品冷藏及工業生產等方面。單級制冷循環是指制冷劑在制冷系統內相繼經過壓縮、冷凝、節流、蒸發四個過程，便完成了單級制冷機的循環，即達到了制冷的目的。
制冷系統由蒸發器、單級壓縮機、油分離器、冷凝器、貯氨器、氨液分離器、節流閥及其他附屬設備等組成，相互間通過管子連接成一個封閉系統。其中，蒸發器是輸送冷量的設備，液態制冷劑蒸發后吸收被冷卻物體的熱量實現制冷;壓縮機是系統的心臟，起若吸入、壓縮、輸送制冷劑蒸氣的作用;油分離器用于沉降分離壓縮后制冷劑蒸氣中的油;冷凝器將壓縮機排出的高溫制冷劑蒸氣冷凝為飽和液體;貯氨器用來貯存冷凝器里冷凝的制冷劑氨液，調節冷凝器和蒸發器之間制冷劑氨液的供需關系;氨液分離器是氨重力供液系統中的重要附屬設備;節流閥對制冷劑起節流降壓作用，同時控制和調節流入蒸發器中制冷劑液體的流量，并將系統分為高壓側和低壓側兩部分。
雙級制冷循環系統
雙級制冷循環是在單級制冷循環的基礎上發展起來的，其壓縮過程分兩個階段進行，來自蒸發器的制冷劑蒸氣先進入低壓級氣缸壓縮到中間壓力，經過中間冷卻后再進入高壓級氣缸壓縮到冷凝壓力，進入冷凝器中。一般蒸發溫度在-25℃~50℃時，應采用雙級壓縮機進行制冷。制冷系統由蒸發器、雙級壓縮機、油分離器、冷凝器、中間冷卻器、貯氨器、氨液分離器、節流閥及其他附屬設備等組成，相互間通過管子連接成一個封閉系統。其中，中間冷卻器利用少量液態制冷工質在中間壓力下汽化吸熱，使低壓級排出的過熱蒸氣得到冷卻，降低高壓級的吸氣溫度，同時還可使高壓液態制冷工質得到冷卻。
