過濾干燥器是制冷系統的凈化設備，其作用是清除系統中的水分和污物，防止系統產生冰塞或堵塞。壓縮機吸人端過濾器還能去除系統的機械雜質等，以減少氣缸的機械磨損。

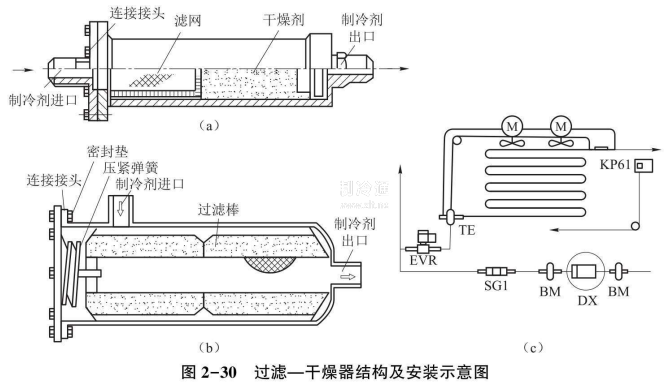

圖2-30 (a)所示為氟利昂制冷裝置常用的過濾一干燥器結構圖。它以一段銅管或無縫鋼管作為筒體，筒體兩端設有100~120目/英寸的銅絲網，兩端有端蓋，用螺紋與殼體連接，再用錫焊或釬焊封固。端蓋外端焊有管接頭，以便與系統管路連接。
在過濾網及筒體中間裝有吸濕干燥劑—硅膠或分子篩等。過濾一干燥器多裝在膨脹閥前的液體管路中，當液體制冷劑從一端進入而從另一端流出時即得到過濾和干燥。一般在過濾一二!:燥器外以箭頭標出液體流向。如果過濾一干燥器使用過久，應將過濾網袋拆出清洗，同時應取出干燥劑進行再生或更換。圖2-30 (b)所示為一種帶有顆粒過濾棒的過濾一干燥器，其過濾棒端為制冷劑出口端。圖2-30 (c)所示為這類過濾器(DX)在制冷系統中的安裝位置與安裝方式。
在某些小型制冷裝置中，因制冷劑充注量不多，則在系統中只裝過濾器，僅在充注制冷劑時外接過濾一干燥器將水分清除。小型過濾器的濾網均可定期拆洗。氨制冷系統多采用2一3層、孔徑為0.4min左右的鋼絲網作濾網，而氟利昂系統多用1一2層、孔徑為0.1~0.2mm的銅絲網作濾網。
