冷庫制冷系統中的氣液分離器_低壓循環儲液桶

   2020-07-07 和平4336
核心提示:低壓循環儲液桶是氨泵供液系統的關鍵設備之一,作用是儲存和穩定地供給氨泵循環所需的低壓氨液,又能對庫房的回氣進行氣液分離,保證壓縮機的干行程,必要時又可兼作排液桶。

低壓循環儲液桶是氨泵供液系統的關鍵設備之一,作用是儲存和穩定地供給氨泵循環所需的低壓氨液,又能對庫房的回氣進行氣液分離,保證制冷壓縮機的干行程,必要時又可兼作排液桶。低壓循環儲液桶可分立式和臥式兩種。

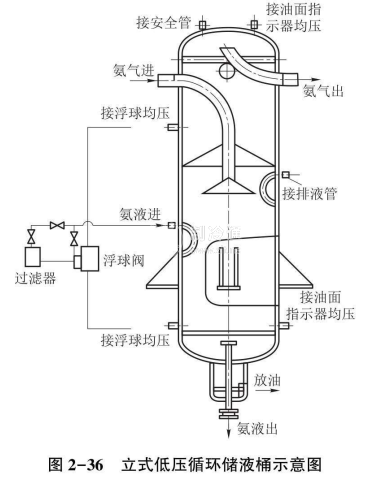

立式低壓循環儲液桶是由鋼板殼體和封頭焊接而成,其上部側面的進氣管與庫房回氣總管相接。從庫房來的氣液兩相流體進入容器后,速度驟降至0.5 m/s以下,并改變流向,加之傘形擋液板的作用使氣液實現分離。為避免進氣直接沖擊桶底,影響氨泵的連續性供液,進氣管下端周圍開口,并焊有底板。低壓循環儲液桶的出液管有兩個方位:一個方位是從底部引出,另一個方位是從身兩側接出。低壓循環儲液桶的供液管和其他接頭如圖2-36所示。


立式低壓循環儲液桶高度較高,氣液分離效果好,對安全運行有利,同時占地面積小,但設備間需要一定的高度。臥式低壓循環桶氣液分離效果差,占地面積大,鋼材消耗量大,但設備間的高度較低。這兩種形式的低壓循環儲液桶在冷庫中均有使用,但以立式較為普遍。
