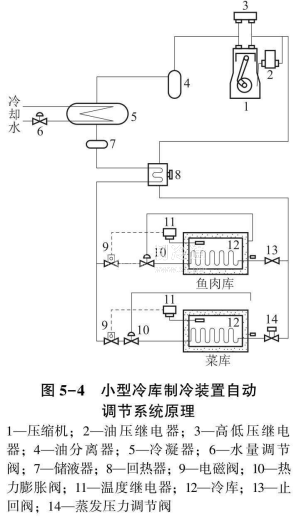

蒸發壓力調節閥14安裝在菜庫(高溫庫)蒸發器的出口處,以便實現菜庫、魚庫和肉庫(低溫庫)的蒸發器在各自所需的蒸發壓力下工作,否則在一機兩庫(或一機多庫)的系統中,只能在同一蒸發壓力下工作。另外,由于蒸發壓力調節閥的調節作用,能保持蒸發壓力的穩定。
止回閥13安裝在魚肉庫的蒸發器出口。如不安裝,則有可能引起高溫庫蒸發器出來的制冷氣體倒凝在低溫庫蒸發器內,造成壓縮機的液擊沖缸。
水量調節閥6的作用是保證冷凝壓力的穩定。當冷凝壓力升高時,則水量調節閥開大,冷卻水最增多,使冷凝壓力降下來;當冷凝壓力降低時,閥關小,冷卻水量減少,使冷凝壓力回升,從而維持了冷凝壓力的穩定。
高低壓繼電器3是起安全保護作用的。當排氣壓力超過允許的最高值時(如R12系統規定為1.3MPa),高壓繼電器自動切斷壓縮機電源,使壓縮機停止運行。當吸氣壓力低于調定值時,低壓繼電器自動切斷電源,也可使壓縮機停止運行。
為了保證制冷壓縮機運行過程中運動部件的潤滑和冷卻,滑油泵應提供足夠的潤滑油量。當油壓(指油泵進出口之問的壓力差)小于某個數值(一般不低于75 - 150 kPa)時,就易因潤滑油量不足而發生事故。為保證壓縮機安全運轉,油壓繼電器2能在油壓低于調定值時自動切斷電源,使壓縮機停止運行。
