活塞式制冷壓縮機的生產和使用的歷史較長，是目前應用最廣的一種制冷壓縮機，是靠由氣缸、氣閥和在汽缸中做往復運動的活塞所構成的可變工作容積來完成制冷劑氣體的吸人、壓縮和排出整個過程。活塞式制冷壓縮機雖然種類繁多，結構復雜。但是從本結構和組成的主要零部件大體相同，包括機體、曲軸、連桿組件、活塞組件、氣缸和吸、排氣閥等。

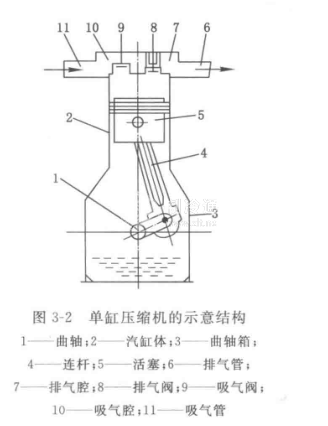

活塞壓縮機的主要零部件及其組成如圖3-2所示。在排氣閥的配合下，由汽缸體和曲軸箱組成的機體完成對制冷劑的吸人、壓縮。汽缸體中裝有活塞，曲軸箱中裝有曲軸，通過連桿將曲軸和活塞連接起來。在汽缸頂部裝有吸氣閥和排氣閥，通過吸氣腔和排氣腔分別與吸氣管和排氣管相連。當原動機帶動曲軸旋轉時，通過連桿的傳動.活塞在汽缸內做上、下往復運動，實現吸入、壓縮和輸送制冷劑氣體。
