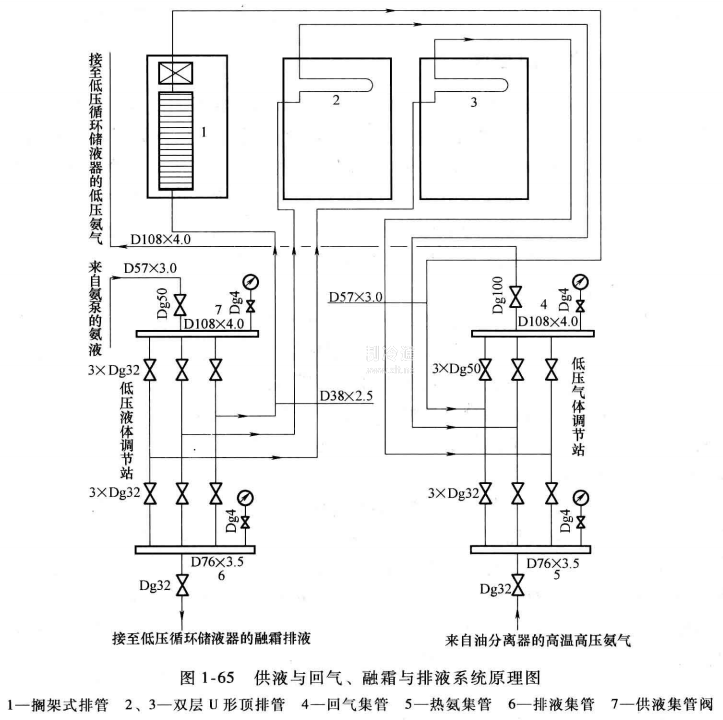

制冷系統的供液與回氣、融霜與排液系統由低壓液體調節站、低壓氣體調節站和蒸發排管組成，其系統原理圖如圖1-65所示。
低壓液體調節站設置在供液管路上，由供液集管(D108mm x4.0mm)和排液集管(D76mm x3. 5mm)組成，集管上分別安裝一排閥門，既可以實現對各組排管的均勻供液，又可以實現對某組排管的融霜排液，二者之間不會互相干擾。
低壓氣體調節站設置在蒸發排管與低壓循環儲液器之間的回氣管路上，由回氣集管(D108mm x4.0mm)和熱氨集管(D76mm x 3. 5mm)組成，集管上也分別安裝一排閥門，既可以實現收集各組排管的回氣，又可以實現向某組排管輸送熱氨進行融霜，二者之間同樣不會互相干擾。
