閘閥按密封副幾何形狀配量的分類

   2020-09-04 子琪1608
核心提示:閘閥按密封副的幾何形狀的配置不同可分為平行式閘閥和楔式閘閥。平行式閘閥又可分為單閘板式和雙閘板式;楔式閘閥也可分為單閘板式、雙閘板式和彈性閘板式。

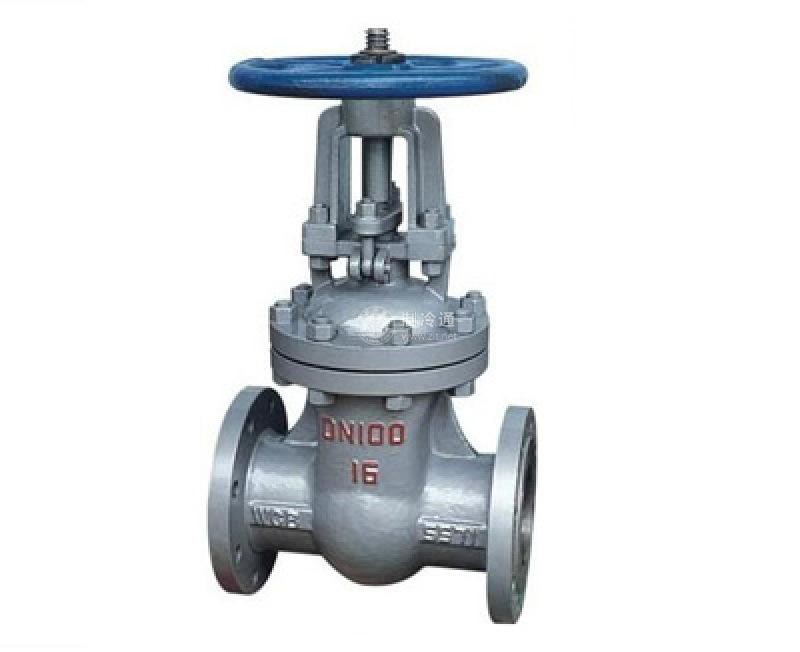

閘閥按密封副的幾何形狀的配置不同可分為平行式閘閥和楔式閘閥。平行式閘閥又可分為單閘板式和雙閘板式;楔式閘閥也可分為單閘板式、雙閘板式和彈性閘板式。

    1.平行式閘閥

    平行式閘閥的密封面與垂直中心線平行,即兩個密封面互相平行。在平行式閘閥中,以帶推力楔塊的結構最為常見,即在兩閘板中間設置有雙面推力楔塊,這種閘閥適用于低壓、中小口徑(DN40~DN300)閘閥。也有在兩閘板中間帶有彈簧的,彈簧能產生預緊力,有利于閘板的密封。


    2.楔式閘閥

    楔式閘閥的密封面與垂直中心線成某種角度,即兩個密封面成楔形。密封面的傾斜角度一般有2°52',3°30',5°,8°,10°等,角度的大小主要取決于介質溫度的高低。一般工作溫度愈高,所取傾斜角度應愈大,以減小溫度變化時發生熱楔死的可能性。在楔式閘閥中,又有單閘板、雙閘板和彈性閘板之分。

    (1)單閘板楔式閘閥,結構簡單,使用可靠,但對密封面角度的精度要求較高,加工和維修較困難,溫度變化時熱楔死的可能性很大

    (2)雙閘板楔式閘閥,在水和蒸汽介質管路中使用較多。其優點是:對密封面角度的精度要求較低,溫度變化不易引起熱楔死的現象,密封面磨損時可以加墊片補償。但這種結構零件較多,在黏性介質中易粘結,影響密封,更主要的是上、下擋板長期使用易產生銹蝕,閘板容易脫落。

    (3)彈性閘板楔式閘閥,具有單閘板楔式閘閥結構簡單的優點,又能產生微量的彈性變形彌補密封面角度加工過程中產生的偏差,從而改善了工藝性,現已被大量采用。
