制冷閥門:旋塞閥的結構原理和特點

   2020-09-04 子琪2929
核心提示:旋塞閥是一種啟閉件(塞子)由閥桿帶動,并繞閥桿的軸線做旋轉運動,從而達到啟閉通道目的的閥門。旋塞閥主要供開啟和關閉管道和設備介質之用,塞體隨閥桿轉動,以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。

    旋塞閥是一種啟閉件(塞子)由閥桿帶動,并繞閥桿的軸線做旋轉運動,從而達到啟閉通道目的的閥門。旋塞閥主要供開啟和關閉管道和設備介質之用,塞體隨閥桿轉動,以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。

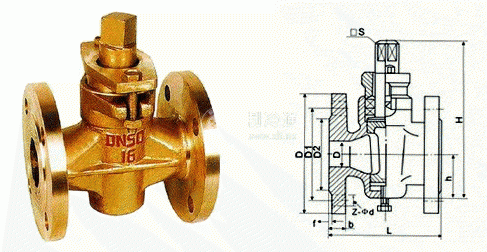

    旋塞閥的塞體多為圓錐體(也有圓柱體)。與閥體的圓錐孔面配合組成密封副。旋塞閥是使用最早的一種閥門,結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封,所以密封性較差,啟閉力大,容易磨損,通常只能用于低壓(不高于1 MPa)和小口徑(小于100mm)的場合。為了擴大旋塞閥的應用范圍,已研制出許多新型結構,油潤滑旋塞閥是最重要的一種,特制的潤滑脂從塞體頂端注入閥體錐孔與塞體之間,形成油膜以減小啟閉力矩,提高密封性和使用壽命,它的工作壓力可達6.4MPa,最高工作溫度可達325℃。


    旋塞閥的分類:按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種;按通道形式可分為直通式、三通式和四通式三種。

    旋塞閥的用途:常見的直通式旋塞閥用于切斷管道中的流體;三通和四通式旋塞閥適用于流體換向或分流。

    旋塞閥的特點如下:

    (1)全通徑、流體阻力較小,但摩擦力矩較大。

    (2)結構簡單、易于加工,體積小、重量輕,不適合制造大通徑閥門。

    (3)有兩個密封面,而且旋塞閥的密封面大部分是金屬材料,耐溫性能好,密封性好,緊密可靠,在管網系統中也已廣泛使用。

    (4)操作方便,啟閉迅速,從全開到全關只要旋轉90°,但不適合高壓工況。

    (5)維修方便,結構簡單,密封圈是閥體與旋塞體,拆卸更換都比較方便。
