活塞式制冷壓縮機氣缸套及閥片組件的裝配

   2020-09-08 和平1409
核心提示:大、中型冷庫用的活塞式制冷壓縮機,常采用氣缸體與氣缸套分開、卸載機構安裝在氣缸套外壁上的形式(如4FS7B)。

大、中型冷庫用的活塞式制冷壓縮機,常采用氣缸體與氣缸套分開、卸載機構安裝在氣缸套外壁上的形式(4FS7B)。此類壓縮機氣缸套及閥片組件的裝配,主要包括卸載機構和氣閥兩部分。

1卸載機構的裝配

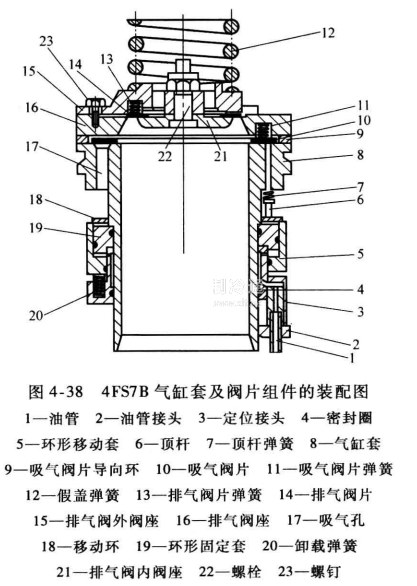

4 FS7 B卸載機構的裝配順序,如圖4-38示。

1)在氣缸套的端面(吸氣閥片10下面)均勻布置著許多小孔,其中一部分作為吸氣孔17,另一部分作為卸載機構頂桿6的導向孔。頂桿6入孔之前,應先套入頂桿彈簧7

2)把移動環18套在氣缸套外壁上,然后安裝環形固定套19、環形移動套5,卸載彈簧20等零件。

對于油缸拉桿式卸載機構,其結構與移動套式有所不同。當頂桿孔后,應核實一下轉動環是左轉還是右轉,然后把轉動環的缺口向上(面向頂桿)安裝在氣缸套外壁上,再裝上墊環和彈性圈,并檢查轉動環的移動是否靈活、準確。


2.氣閥的裝配

4 FS7 B吸、排氣閥的裝配順序,如圖4-38所示。

1)將吸氣閥片10放在氣缸套8的端面上與密封線貼合。

2)放上吸氣閥片彈簧11并調整好位置。

3)通過螺栓22把排氣閥內閥座21、排氣閥片14、排氣閥片彈簧13和排氣閥外閥座15組裝起來,組成一個排氣閥組。

4)將這個排氣閥組與排氣閥座16通過螺釘23組裝起來,組成一個假蓋。

5)把假蓋放在吸氣閥片彈簧11上面,注意讓吸氣閥片10上的彈簧進排氣閥座16的孔中,檢查吸氣閥片10是否有上下位移。

6)將假蓋彈簧12套在排氣閥外閥座15上。假蓋與氣缸套端面之間的靜裝配就是依靠假蓋彈簧壓力來保證的。當活塞壓縮液體發生“液擊”現象時,氣缸內的壓力急劇升高,若壓力大于假蓋彈簧12和高壓腔壓力之和,則假蓋升起,使氣缸套端面出現縫隙,氣缸內液體由此排進入高壓區,以保護閥片組不受損壞。

7)將氣缸蓋的彈簧孔(圖中未畫)對準假蓋彈簧,先穿上兩條長螺栓將缸蓋壓下,檢查假蓋彈簧是否入位,之后將螺栓擰緊。

8)穿上氣缸蓋的其他固定螺栓并依次對稱擰緊。
