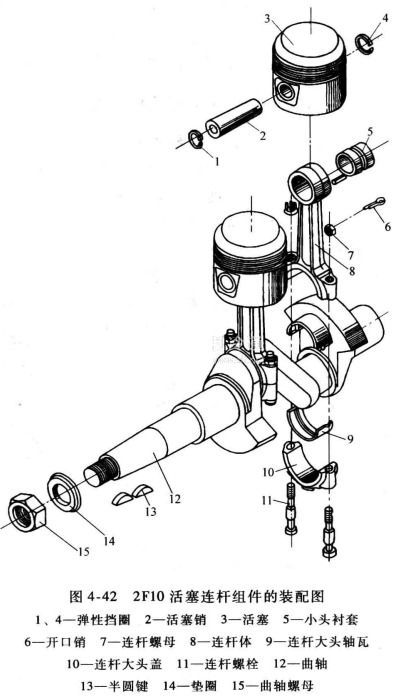

2F10活塞制冷壓縮機連桿組件的裝配順序如圖4-42所示。
1)將連桿小頭襯套5壓入連桿小頭孔中，要使襯套內油槽與連桿體8的中心線相交成45°，使油槽避開承載區，以保證小頭襯套5和活塞銷2之間的潤滑油量充足。
2)連接活塞與連桿。先把連桿小頭伸入活塞3的內部，使小頭襯套5對準活塞銷座孔，然后給活塞銷2涂抹冷凍機油，再將其壓入小頭襯套5內。裝上活塞銷兩端的彈性擋圈1和4，擋圈應全部進入活塞銷座孔的環槽中，并與活塞銷端面貼平。要求裝配后活塞銷能在襯套內轉動，但不允許有輕微晃動。
3)將油環、氣環依次套入活塞環槽中。安裝活塞環可借助活塞環裝卸套，也用布條拉住搭口兩端，張大環口間隙，再套入活塞環梢上。活塞環搭口應錯開120°，油環15°的斜面應向上。
4)裝配連桿大頭。將活塞連桿組件提起，先往連桿大頭孔裝入軸瓦9的上半部(上瓦)，使瓦背上的凸臺扣入連桿大頭孔上的凹槽內，再把帶瓦的連桿大頭孔套入曲柄銷上，可輕微盤動曲軸使其接觸嚴密。合上帶下瓦的大頭蓋10，穿上連桿螺栓11,擰緊連桿螺母7。轉動曲軸12應靈活自如，連桿大頭軸瓦應在曲柄銷上能滑動，但應無明顯晃動余量。然后裝上開口銷6以防螺栓松動。
