2F10氣缸體的安裝

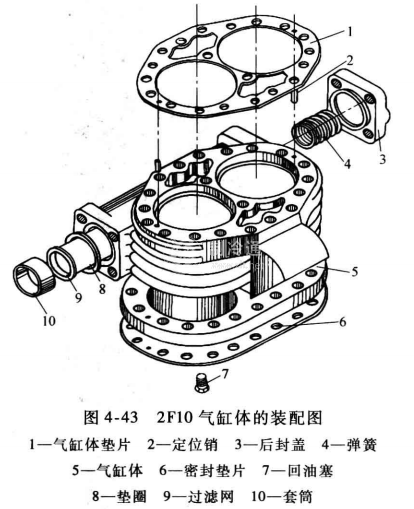

2F10制冷壓縮機的機體，由氣缸體和曲軸箱上、下兩部分組成，沒有卸載機構，其氣缸體安裝方法如圖4-43所示。
1)在曲軸箱頂面放上密封墊片6，抬起氣缸體5，慢慢落入圖4-39中的曲軸箱11的頂面。把定位銷插入氣缸體和曲軸箱上的定位銷孔，擰緊所有固定螺栓。
2)將清洗好的過濾網9裝到氣缸體吸氣端，先裝彈簧4、密封墊和后封蓋3，然后用前封蓋將過濾網的套筒壓進，擰緊所有固定螺栓。
2F10氣閥的裝配
2F10氣閥的裝配包括排、吸氣閥的兩部分的裝配。

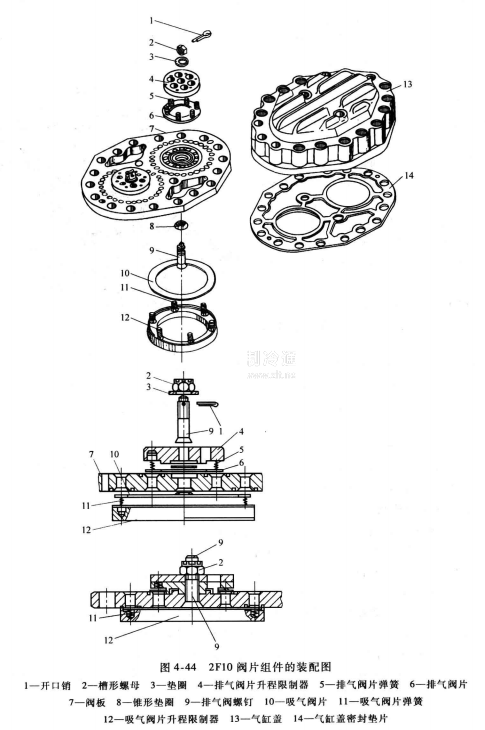

1) 2F10閥片組件的裝配順序，如圖4-44所示。
①將排氣閥片6放在閥板7上的閥口處。②將排氣閥片彈簧5放在排氣閥片6上，調整彈簧位置。③把排氣閥片升程限制器4慢慢套入排氣閥片彈簧5，并壓在閥板7上(也可將彈簧涂一點潤滑脂，先將排氣閥片彈簧5放入排氣閥片升程限制器4的孔內，再壓在閥板上)。④在閥板7的另一側放上錐形墊圈8，再穿上排氣閥螺釘9。⑤在排氣閥片升程限制器4一側將墊圈3套上，擰緊槽形螺母2,最后穿上開口銷1。
2) 2F10吸氣閥的裝配順序也如圖4-44所示。
①將吸氣閥片升程限制器12放入圖4-43所示氣缸體的端蓋上。②將吸氣閥片彈簧11放入吸氣閥片升程限制器12的孔內。③將吸氣閥片10放到吸氣閥片升程限制器12上的吸氣閥片彈簧11上面。④用細鐵棒頂閥片周圍，閥片應能在升程限制器限制范圍內上下動作。⑤放好氣缸蓋密封墊片14，將氣缸蓋13蓋好，用螺栓緊固好。
