單級蒸汽壓縮制冷循環的Igp-h圖

   2020-09-16 和平2050
核心提示:Igp-h圖即壓焓圖,如圖3-1所示,它以壓力為縱坐標,以比熔為橫坐標。為了縮小圖的尺寸,提高圖的精度,壓力坐標取為對數坐標,因而坐標系為單對數坐標系。

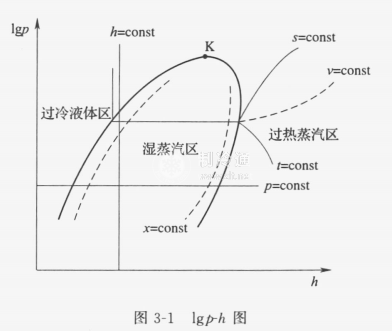

制冷循環Igp-h圖即壓圖,如圖3-1所示,它以壓力為縱坐標,以比熔為橫坐標。為了縮小圖的尺寸,提高圖的精度,壓力坐標取為對數坐標,因而坐標系為單對數坐標系。

圖中K點為臨界點,K點左邊的粗實線A為飽和液體線,當工質的狀態落在線上的任一點,表示工質為飽和液體,即x=0。 K點右邊的粗實線B為飽和蒸汽線,當工質的狀態落在線上的任一點,表示工質為飽和蒸汽,即x=1。飽和液體線與飽和蒸汽線將圖分成三個區域。飽和液體線的左邊為過冷液體區,當工質的狀態落在區內的任一點,表示工質為過冷液體。飽和液體線與飽和蒸汽線之間為濕蒸汽區,狀態落在區內的工質為飽和液體與飽和蒸汽的混合物,即氣液共存,該區域內的任一點,表示工質的平均狀態。飽和蒸汽線的右邊為過熱蒸汽區,當工質的狀態落在區內的任一點,表示工質為過熱蒸汽。

圖中共有六種等參數線簇:

(1)等壓線 與橫坐標平行。

(2)焓線 與縱坐標平行。

(3)等溫線 在濕蒸汽區與等壓線重合;在過熱蒸汽區為左上至右下的曲線,圖上以細實線繪出;由于液體為不可壓縮流體其始值基本上僅取決于溫度,與壓力和比體積基本無關,在過冷液體區.等溫線基本與等始線重合

(4)熵線僅在過熱蒸汽區標出,為左下至右上的曲線,斜率較大,圖上以細實線繪出。

(5)等溶線 僅在過熱蒸汽區標出,為左下至右上的曲線,斜率較小,圖上以虛線繪出。

(6)等干度線 僅存在于濕蒸汽區,圖上以虛線繪出。
