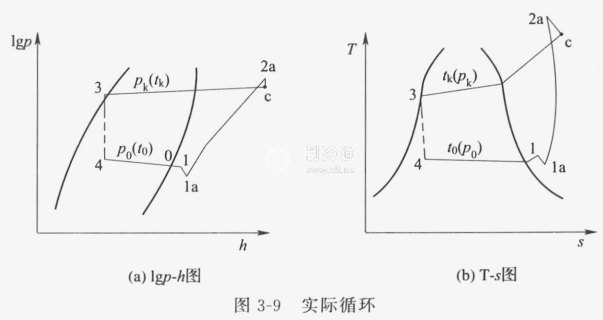

圖3-9為實際循環在T-s圖及lg p-h圖上的表示。圖中4-1為蒸發過程，壓力逐步降低，飽和溫度也逐步下降;1-1a是在蒸發器至壓縮機之間的管道以及在壓縮機吸氣道內的加熱過程，壓力降低，溫度上升;1a-2a為壓縮過程;2a-c為在壓縮機排氣道內以及壓縮機至冷凝器之間的管道內的冷卻過程，壓力與溫度均下降;c-3為冷凝過程，壓力與飽和溫度均有所下降，但下降幅度小于蒸發過程;3-4為節流過程，漏熱使焓值有所上升，流速增大又使焓值有所下降，在分析循環時可認為焓值基本不變。
由于實際循環的每一個過程均非準靜態過程，無法在Ts圖及lgph圖上準確描述，上述圖示只是近似的。
由于實際循環如此復雜，以致無法定量描述和計算，在工程上對實際循環作了如下簡化。
(1)以壓縮機的排氣壓力(壓縮機機體排氣閥處的壓力)作為冷凝壓力，以壓縮機的吸氣壓力(壓縮機機體吸氣閥處的壓力)作為蒸發壓力，同時認為冷凝溫度和蒸發溫度為定值(在應用非共沸混合制冷劑的循環中僅與濃度變化有關)。
(2)將壓縮過程簡化，先用等熵過程計算后再用效率修正。
(3)仍認為節流前后制冷劑始值不變。
(4)壓縮機吸氣討執和節流前制冷劑液體過冷均在等壓條件下進行，過熱和過冷可單獨或同時存在，同時存在時不一定由回熱得到。
(5)不考慮不凝性氣體的影響。

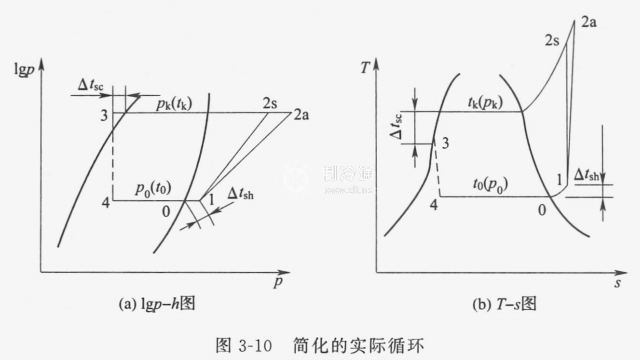

經過這樣的簡化，實際循環如圖3-10所示。其中1-2為等熵壓縮過程，1-2a為修正得出的實際壓縮過程。
經過這樣的簡化后，循環可利用lgp-h圖進行計算，由此簡化而產生的誤差并不大。
