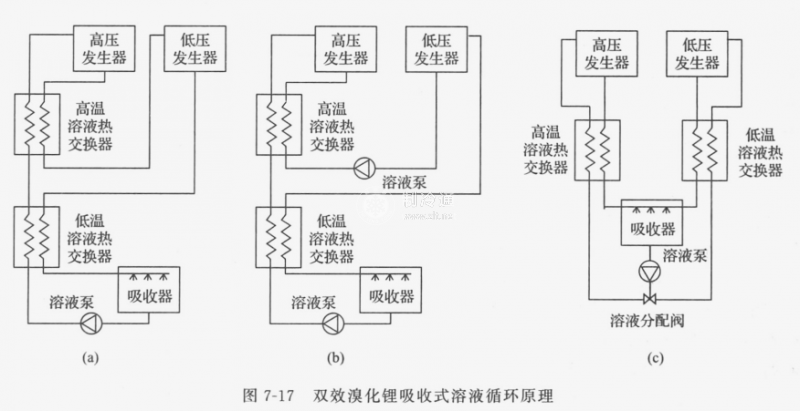

在圖7-17中，(a), (b)為串聯流程，(c)為并聯流程。圖7-17 (a)所示串聯流程中，由吸收器出來的稀溶液經溶液泵升壓，先后流經低、高溫熱交換器，溫度升高后進入高壓發生器，被工作蒸汽或高溫水加熱產生冷劑水蒸氣，使溶液的濃度和溫度升高，然后溶液由高壓發生器排出，經高溫?zé)峤粨Q器降溫后進入低壓發生器，被來自高壓發生器的高溫制冷劑水蒸氣加熱，再次產生冷劑蒸汽，溶液的濃度進一步提高。由于在低壓發生器中溶液的濃度高于高壓發生器，而加熱介質溫度低于高壓發生器，低壓發生器中溶液加熱困難，產生的冷劑蒸汽也較少，熱力系數提高不多。
圖7-17 (b)所示的串聯流程，由吸收器出來的稀溶液經溶液泵升壓，流經低溫?zé)峤粨Q器，溫度升高后進入低壓發生器，被來自高壓發生器的高溫冷劑水蒸氣加熱，使溶液的濃度和溫度升高.然后溶液由高壓發生器排出，由第二個溶液泵再次加壓并經高溫?zé)峤粨Q器升溫后進入高壓發生器，被工作蒸汽或高溫水加熱產生冷劑水蒸氣，溶液的濃度進一步提高。由于在低壓發生器中溶液的濃度低于高壓發生器，而加熱介質溫度也低于高壓發生器，低壓發生器中溶液可產生較多的冷劑蒸汽。但由于溶液需二次加壓，多了一個溶液泵，增加了耗電。
