窗式空調器又稱為房間空調器，是應用很廣泛的一種小型空調設備，制冷量一般為1. 5-7 kW，風量在1400 m3/h以下。由于其冷量及風量都很小，屬于家用電氣的范圍。目前窗式空調器均做成熱泵型，不帶加濕裝置。一般由兩部分組成：制冷劑循環系統和空氣循環系統。

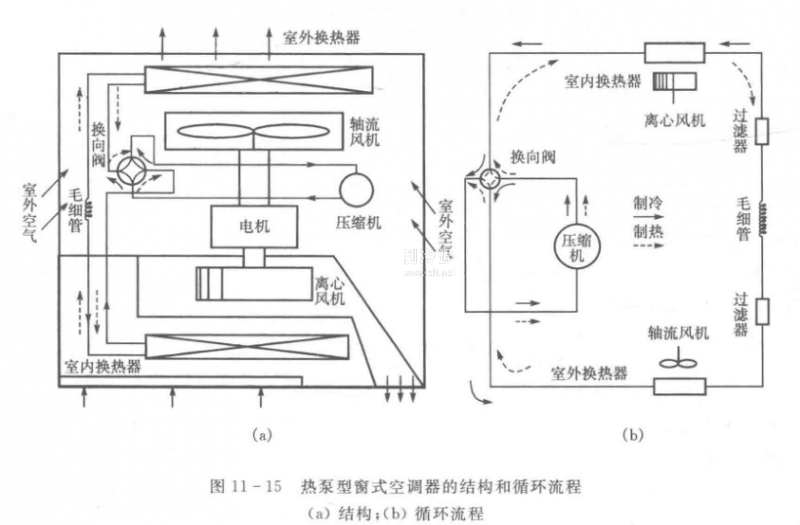

空調器的結構和制冷劑循環流程如圖11-15所示。制冷時，小型全封閉式制冷壓縮機將制冷劑(如R22)壓縮成高溫、高壓氣體經換向閥送至室外換熱器。室外側的軸流風機使空氣快速流過肋片管式換熱器，將制冷劑冷凝成高壓液體，然后，制冷劑經過濾器和毛細管進入室內換熱器，在換熱器中蒸發、吸熱，變成過熱蒸氣后再經過換向閥進入壓縮機，如此反復循環。室內側的離心式風機從室內抽吸空氣。空氣經濾網進入空調器殼體內，再穿過肋片管蒸發器，空氣與蒸發器內的制冷劑發生熱交換后降溫成冷風，冷風由風機經風道從出風柵吹入室內，使室內溫度降低。
上述過程為空調器作為冷風機時的制冷循環。若冬季需用空調器給房間供暖時，采用熱泵循環。
此時，壓縮機排出的高壓、高溫氣體經換向閥流入室內換熱器，在換熱器內放出熱量并冷凝成液體，液體經過濾器和毛細管進入室外換熱器，在換熱器中吸收室外空氣的熱量蒸發成氣體，蒸氣經換向閥后被壓縮機吸入。
