帶翅片換熱器中翅片管的形式有哪幾種?

   2020-09-21 和平2187
核心提示:翅片管廣泛應用在制冷換熱器中,其類型主要有繞片管、套片管和軋片管三種。

翅片管廣泛應用在制冷換熱器中,其類型主要有繞片管、套片管和軋片管三種。

繞片管

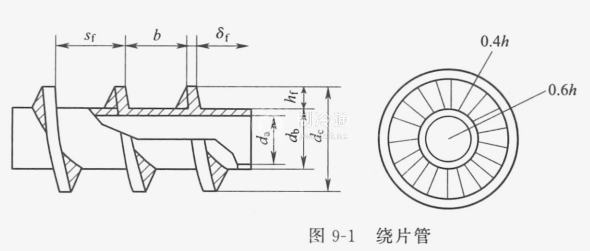

常用的繞片管如圖9-1所示,它是用一條金屬帶按螺旋狀繞在管外而成的。在繞制前將翅片端部焊在管上;先用軋片刀在金屬帶的一邊軋出三角形皺折;然后管子旋轉且同時軸向移動將翅片繞在管外;繞好后將翅片另一端焊在管上;最后在管外和翅片上鍍上鋅表面層,以減小接觸熱阻

套片管

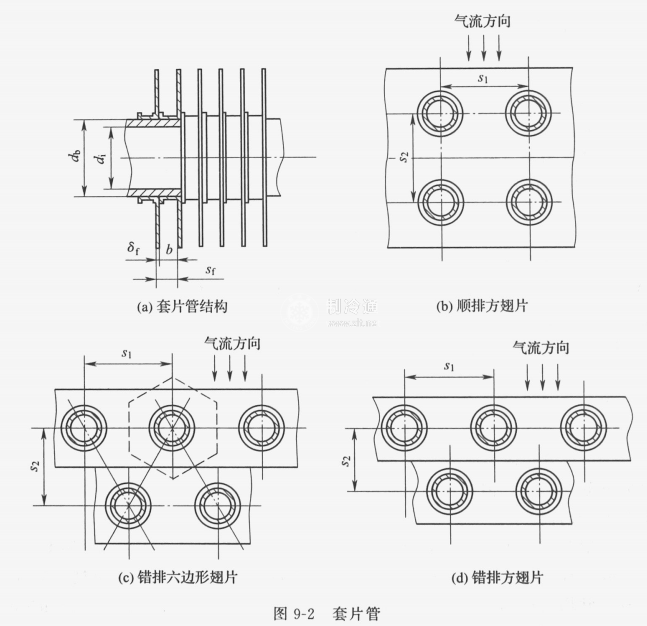

套片管一般是用0. 1-0. 4mm厚的沖壓鋁翅片。套在φ6mm-φ19mm的銅管上制成的,如圖9-2所示。通常翅片材料為LF2等防銹鋁,傳熱管材料為經無氧退火處理的T2等材質的冷拉銅管,常用規格為φ6. 35mm X 0. 35mm, φ7. 94mm X 0. 35mm, φ9. 52mm X 0. 35mm,φ12mm X 0. 35mmφ16mm X 0. 5mmφ19mm X 0. 5mm等。


翅片由翅片沖床沖壓而成孔上帶有一次及二次折邊,以增加翅片與基管的接觸面積,同時起保證翅片間距的作用。基管預先彎成U形,套上端板和翅片后,用脹管機進行脹管連接,清洗干燥后,即成套片管簇。為了減小其占用的空間,套片管簇可以整體彎曲成LU或環形。

為了增大空氣側的對流換熱系數,可將翅片壓成波紋凹凸形、單向或雙向條縫形等斷面形狀,這樣約可將空氣側換熱系數提高30%~70%。

套片管的翅片間距較小,一般為0. 8~9. 6mm;其翅化系數較大,為10~35。目前套片管廣泛應用于中、小型鹵代烴制冷裝置,其缺點是接觸熱阻較大,其優點是結構緊湊、重量輕。

軋片管

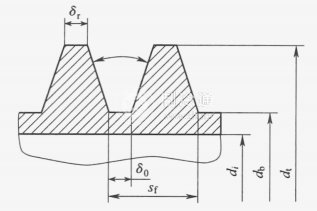

軋片管如圖9-3所示,通常是用φ12-φ38mm、壁厚為1.5-1.8mm,經無氧退火處理的TZ等材質的銅管,在常溫下用軋管機滾軋而成。軋片管的翅高較小,一般在1.2-3. 2mm的范圍內。翅片密度為每英寸11-23軋片管的表面積約為同徑光管的2-5倍。
