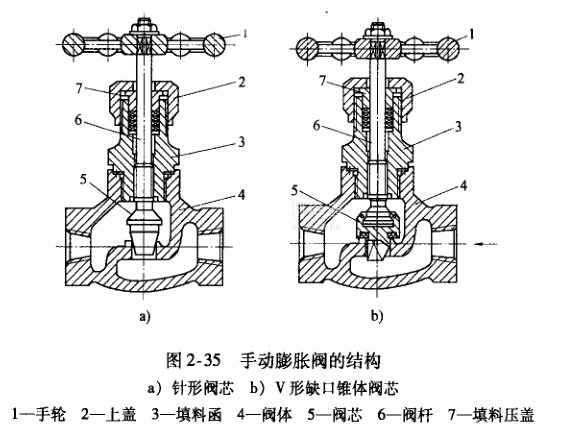

手動膨脹閥又稱手動調節閥或手動節流閥，用于干式蒸發器。圖2-35所示為手動膨脹閥的結構。
它是由閥體、閥芯、閥桿、填料函、壓蓋、上蓋和手輪等零件組成的。手動膨脹閥的閥芯錐度較小，呈針狀或V形缺口的錐體，以保證閥芯的升程與制冷劑流量之間保持一定的比例關系。閥桿采用細牙螺紋，以保證手輪轉動時，閥芯與閥座間空隙變化平緩，便于調節制冷劑流量。
手動膨脹閥的使用方法：工作時其開啟度隨負荷的大小而定，通常開啟度為手輪旋轉1/8或1/4圈，一般不超過一圈，否則開啟度過大就起不到節流的作用。
熱力膨脹閥是制冷系統中調節制冷劑流量的設備。它既對制冷劑進行節流，也自動調節向蒸發器的供液量。根據結構不同，熱力膨脹閥可分為內平衡式和外平衡式兩種。
