冷凝器特點——臥殼管式冷凝器

   2020-09-23 子琪1155
核心提示:水冷式冷凝器中使用較多的為臥殼管式冷凝器,其結構如圖2-27所示。臥殼管式冷凝器采用水平放置,主要結構為鋼板卷制成的筒體,筒體兩端焊有固定冷卻管,冷卻水管脹接或焊接在管板上。為提高冷卻水在管內的流速,在冷凝器的端蓋上設計有隔板,使冷卻水在殼體內多流程、快流速。

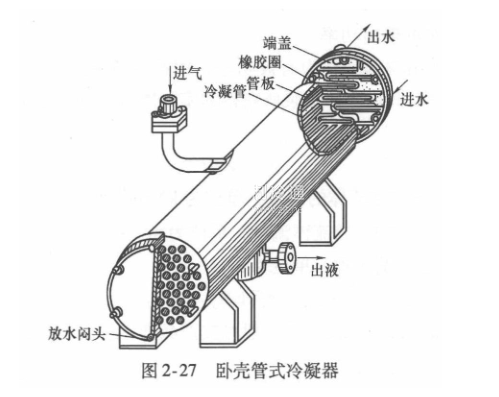

水冷式冷凝器中使用較多的為臥殼管式冷凝器,其結構如圖2-27所示。臥殼管式冷凝器采用水平放置,主要結構為鋼板卷制成的筒體,筒體兩端焊有固定冷卻管,冷卻水管脹接或焊接在管板上。為提高冷卻水在管內的流速,在冷凝器的端蓋上設計有隔板,使冷卻水在殼體內多流程、快流速。

    制冷劑蒸氣從冷凝器殼體上部進入,與冷卻水管中的冷卻水進行熱交換,并在冷卻水管表面凝結為液體后,匯集到冷凝器殼底部。

    殼管式冷凝器的冷卻水進、出口設在同一端蓋上,來自冷卻塔的低溫冷卻水從下部管道流入,從上部管道流出,使冷卻水與制冷劑進行充分地熱交換。端蓋的頂部設有排氣旋塞,下部設有放水旋塞。上部的排氣旋塞是在充水時用來排除冷卻水管內的空氣的,下部的放水旋塞用來在冷凝器停止使用時,將殘留在冷卻水管內的水放干凈,以防止冷卻水管凍裂或被腐蝕。

    殼管式冷凝器的工作參數為冷卻氟利昂制冷劑時,冷卻水流速為1.8~3.0m/s;冷卻水溫升一般為4~6℃,平均傳熱溫差為7℃,傳熱系數為9301593W/ (㎡·℃)
