相異工質充注式
相異工質充注式指感溫機構中所充注的工質與制冷系統所用制冷劑不同，充注量要求使感溫工質為濕蒸汽。這種充注方式的調節特性曲線如圖12-19所示，感溫工質和制冷劑各有不同的p-t關系，一般來說，在相同溫度下，感溫工質的飽和蒸汽壓低于制冷劑，如制冷劑為R12,感溫工質采用R40;如制冷劑為R22,感溫工質為R12;如制冷劑為R13，感溫工質為R13B1;當制冷劑為R14，則感溫工質為R1150。相異工質充注也是一種液體充注方式。
相異工質充注式熱力膨脹閥的彈簧力是向閥打開的方向作用的。采用這種充注方式時，只要感溫工質與制冷劑搭配得當，可以得到在變工況時有基本恒定的過熱度。這種充注方式適用于低溫制冷劑用的熱力膨脹閥。
氣體吸附充注式
氣體吸附充注式是在感溫包內填充一定量的吸附劑，再向感溫機構內充入低液化溫度的被吸附質氣體作為感溫工質的方式，感溫工質在感溫機構中始終處于氣態，當溫度降低時，吸附劑的吸附量大，感溫工質壓力下降;當溫度升高時，吸附劑的吸附量小，感溫工質壓力上升，根據制冷劑的p-t關系和吸附劑一被吸附質體系的p-t-m關系，由實驗確定出合適的感溫包容積以及吸附劑一被吸附質的質量配比，可以使膨脹閥的過熱度幾乎不隨蒸發溫度的變化而變，在整個變工況范圍內得到幾乎恒定的蒸發器出口制冷劑過熱度。

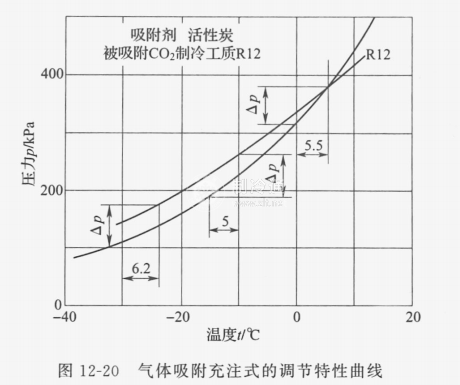

使用的吸附劑是活性炭、碳分子篩等，被吸附質可以是二氧化碳、甲醇等，其中最常用的吸附劑一被吸附質體系是活性炭一二氧化碳。這種充注方式的調節特性曲線見圖12-20。
由于氣體吸附充注的感溫工質在膜盒中為氣體，不可能發生感溫工質凝聚在膜片上不返回感溫包的現象，其缺點是閥開度對過熱度的響應較慢。
